Płaskie krzyżowe metalowe koszyki liniowe z wałkami łożyskowymi




Opis:

  • Wykonane ze stali nierdzewnej (RF) lub mosiądzu (Ms).
  • Współpracują z prowadnicami liniowymi typu R, RD, GR, LWR i innymi.
  • System zapobiegający wypadaniu wałków z koszyka.
  • Temperatura pracy do 150°C.
  • Znajdują zastosowanie w automatyce, maszynach przemysłowych, mechanice precyzyjnej, optomechanice.


Średnica wałka
Ø
Typ/symbol
Wymiary
Nośność *
DW
t
e
d
C
[N]
CO
[N]
1,5
AA1
1,5
3
3,8
0,2
36,5
58,5
2
AA2
2
4
5,9
0,25
54
68
3
AA3
3
5
7,5
0,3
132
160
6
AA6
6
12
14
0,8
585
680

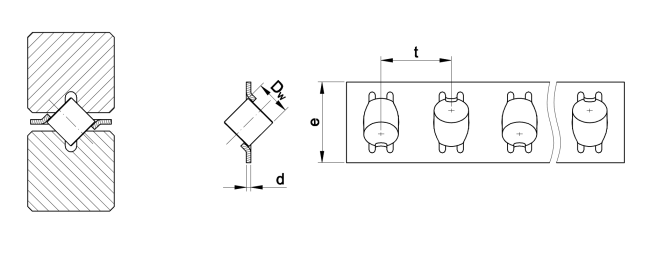

*)  - Nośność dla 1 wałka z siłą nacisku „F” zgodnie z rysunkiem.
     - Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
     - Podstawą obliczeń nośności koszyków jest ilość wałków łożyskowych zawartych w koszyku.
     - Tolerancja długości koszyka +0/-t

Tabela ciężaru koszyków (dla koszyka o długości 100 wałków) [g]
Typ/symbol
Mosiądz
Stal
AA1
3,1
3,0
AA2
6,8
6,6
AA3
33,5
22,5
AA6
199,6
165,6
