Płaskie koszyki liniowe z tworzywa sztucznego z kulkami łożyskowymi




Opis:

  • Wykonane ze tworzywa sztucznego.
  • Współpracują z prowadnicami liniowymi typu R, RD, GR, LWR i innymi.
  • System zapobiegający wypadaniu kulek z koszyka.
  • Temperatura pracy do 105°C.
  • Znajdują zastosowanie w automatyce, maszynach przemysłowych, mechanice precyzyjnej, optomechanice.

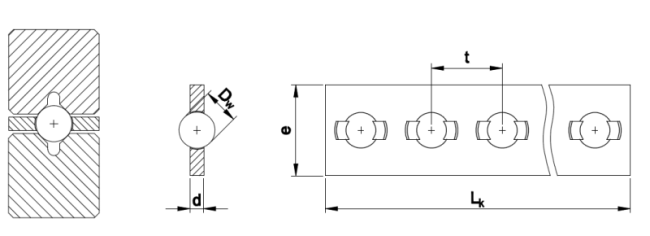

Średnica kulki
Ø
Typ/symbol
Wymiary
Nośność *
DW
t
e
d
C
[N]
CO
[N]
1,5
RKK1
1,5
2,2
3,5
0,45
30
17
2
RKK2
2
3,9
5
0,75
75
30
3
RKK3
3
4,2
7
1
134
68
*)  - Nośność dla 1 kulki z siłą nacisku „F” zgodnie z rysunkiem.
     - Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
     - Podstawą obliczeń nośności koszyków jest ilość kulek łożyskowych zawartych w koszyku.
     - Tolerancja długości koszyka +0/-t

Tabela ciężaru koszyków (dla koszyka o długości 100 kulek) [g]
Typ/symbol

RKK1
1
RKK2
4,76
RKK3
13,33
