Kątowe dwurzędowe koszyki liniowe z igiełkami i wałkami łożyskowymi




Opis:

  • Wykonane z stali (F).
  • Wysoka precyzja oraz wytrzymałość.
  • Przeznaczone do trudnych warunków pracy oraz dużych obciążeń i przyśpieszeń.
  • Temperatura pracy do 150°C.


Średnica igiełek
Ø
Typ/symbol

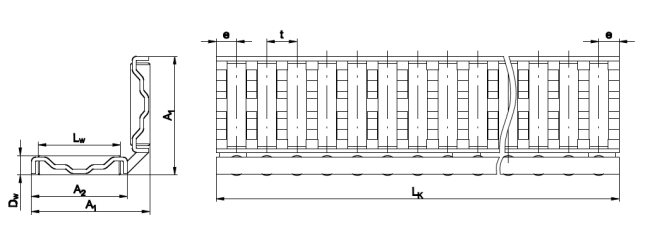

Wymiary
Nośność *
A1
A2
DW
LW
t
e
LK
max
C
[N]
CO
[N]
5
BFW5 x 21
21
15
5
11,8
8
5,5
2 000
84 800
218 700
5
BFW5 x 29
29
23
5
19,8
8
5,5
2 000
128 900
375 000
7
BFW7 x 45
45
35
7
30
11
7,5
2 000
218 900
588 600
12
BFW12 x 60
60
40
12
36
16
10
2 000
376 500
829 600

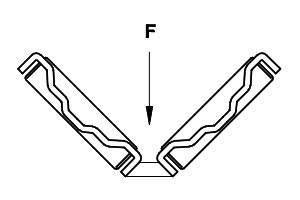

*)  - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
     - Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
     - Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
     - Tolerancja długości koszyka LK +0/-t

Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
Typ/symbol
Stal
BF5 x 21
760
BF5 x 29
1 070
BF7 x 45
2 200
BF12 x 58,8
3 950
