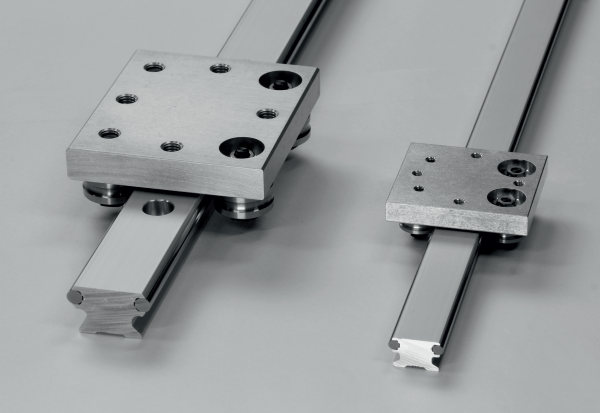

Szyny prowadzące ELFS oraz wózki ELFL



Uwaga!
Produkty już dostępny w ofercie Rollico




Szyny prowadzące ELFS do rolek tocznych

   Szyny prowadzące ELFS mają złożoną konstrukcję.

  • w precyzyjnym korpusie aluminiowym umieszczone są hartowane i precyzyjnie szlifowane wałki prowadzące, służące jako bieżnie dla rolek
  • specjalne przewalcowania sprawiają, że połączenie stalowych wałów z aluminiowym korpusem jest bardzo stabilne

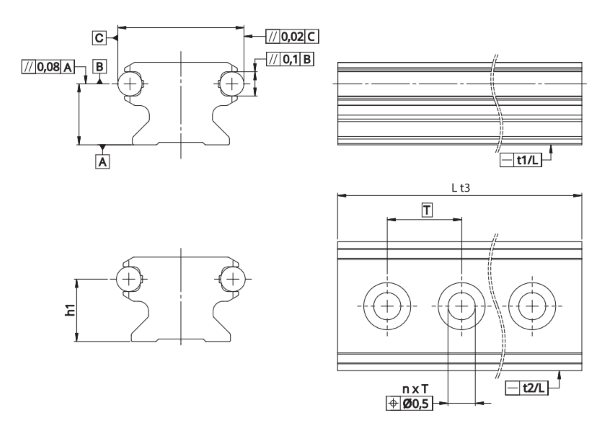

Dokładność szyn prowadzących ELFS

Równoległości są określone na podstawie pomiarów różnicowych. Prostoliniowość szyn prowadzących jest lepsza niż określa norma DIN EN 12020.

L [mm] t1 t2
L<1000
0.5
0.2
1000≤L≤2000
1
0.3
2000≤L≤3000
1.5
0.4
3000≤L≤4000
2
0.5
4000≤L≤5000
2.5
0.6
5000≤L≤6000
3
0.7


Rodzaje otworów montażowych

Domyślnie szyny dostarczane są z otworami montażowymi rozmieszczonymi symetrycznie. W razie potrzeby można zamówić szynę z asymetrycznym rozmieszczeniem otworów, należy jednak pamiętać o zachowaniu minimalnych odległości T1 i T2.
Wszystkie szyny prowadzące ELFS są także dostępne bez otworów – oznaczenie OL.



Szyny prowadzące wieloczęściowe

Jeśli nie ma możliwości zastosowania szyny montażowej jednoczęściowej, dłuższe szyny mogą być składane z krótszych odcinków. Takie zamówienie wymaga wcześniejszej konsultacji z nami.

L [mm] t2
Szyna jednoczęściowa
L<1000
± 2mm
1000≤L≤2000
± 2mm
2000≤L≤4000
± 2mm
4000≤L
± 2mm
Szyna wieloczęściowa
Długość całkowita
± 0.1%

Instrukcja montażu

  • lekko dokręcić śruby
  • wyrównać szynę
  • dokręcać śruby z odpowiednim momentem z zastosowaniem podkładek przeznaczonych do wysokich obciążeń zgodnych z normą DIN 433

Śruba
ISO 4762-8.8
Moment dokręcania MA [Nm]
M5
5.8
M6
9.9
M8
24
M10
48

Szczególne warunki pracy

W pewnych szczegółowych warunkach, jak wibracje, poruszające się z wysokimi przyspieszeniami obciążenia w połączeniu ze zbyt słabym mocowaniem szyny może powodować, że stalowy wałek może wędrować w do kilku mm w aluminiowym korpusie. Aby zapobiec temu zjawisku, na końcach szyny mozna zainstalować ograniczniki.

Należy przestrzegać dopuszczalnych obciążeń bocznych zgodnie z poniższą tabelą.

Typ ELFS Dopuszczalna siła boczna Fz [N]
20
200
25
330
32 / 32E
450 / 900
52 / 52E / 52EE
1000 / 1600 / 4000

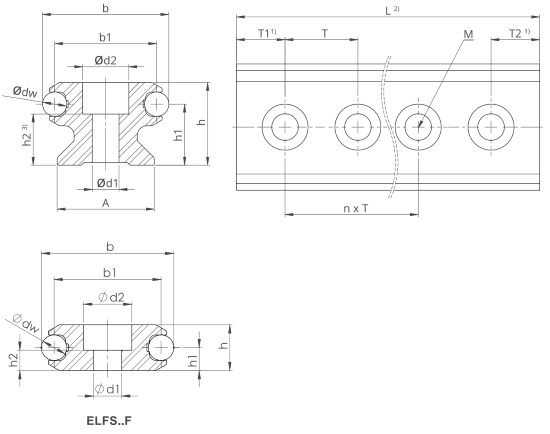

  Wymiary [mm] Rozstaw otworów [mm] Masa [kg/m]
dw b A h b1 h1 h23) d1 d2 M L2) T TE TEE
ELFS20
4
20
17
12.2
16
9
7.6
4.5
8
M4
3000
62.5
-
-
0.79
ELFS25
6
25
21
15
19
10.6
8.5
5.5
10
M5
3000
62.5
-
-
1.10
ELFS32
6
32
24
20
26
15
12
6.5
12
M6
6000
125
-
-
1.56
ELFS32E
6
32
24
20
26
15
12
6.5
12
M6
6000
-
62.5
-
1.56
ELFS32F
6
32
-
10
26
5
3.5
6.5
12
M6
6000
125
-
-
1.10
ELFS52
10
52
40
34
42
25.1
21
11
19
M10
6000
250
-
-
4.33
ELFS52E
10
52
40
34
42
25.1
21
11
19
M10
6000
-
125
-
4.33
ELFS52EE
10
52
40
34
42
25.1
21
11
19
M10
6000
-
-
62.5
4.33
ELFS52F
10
52
-
18
42
9
8
11
19
M10
6000
250
-
-
3.05
1) T1 i T2 zależą od długości szyny, zgodnie ze wzorem T1(min)/T2(min)=20mm. Inne wartości możliwe na życzenie.
2) Maksymalna długość jednoczęściowej szyny prowadzącej. Dłuższe szyny dostarczane są w odcinkach.
3) Pogłębienie pod łeb śruby DIN 921. Jeśli używa się podkładek DIN 433, należy stosować śruby DIN 7984.


Przykład oznaczenia

ELFS 52E - 1500 - 50 / 75  Szyna prowadząca
Rozstaw otworów T2
Rozstaw otworów T1
Długość szyny
Typ
Seria

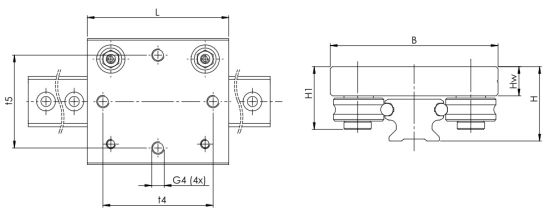

Wózki ELFL do szyn prowadzących





  Rolka Wymiary [mm] Masa [kg]
L B H H1 t4 t5 G4 Hw
ELFL20
LFR50/5-4 KDD
50
55
22
20.5
38
40
M5
9
0.16
ELFL25
LFR50/5-6 KDD
75
64
25
21.9
60
50
M5
10.4
0.35
ELFL32
LFR50/8-6 KDD
90
80
35.5
30
70
59
M8
14
0.40
ELFL52
LFR5201-10 KDD
100
120
54.3
43.2
70
90
M10
19.5
1.00


  Nośność [N] Moment [Nm]
Cy Coy Cz Coz Mox Moy Moz
ELFL20
1330
845
2300
1620
7
22
11
ELFL25
1330
845
2300
1620
8
41
17
ELFL32
4210
2250
7100
4300
29
132
70
ELFL52
10000
5120
17000
10000
108
300
148
