Kątowe dwurzędowe koszyki liniowe z tworzywa sztucznego z igiełkami łożyskowymi




Opis:

  • Wykonane z tworzywa sztucznego odpornego na ścieranie.
  • Temperatura pracy do 120°C.
  • Ramiona koszyka są zgięte symetrycznie pod kątem prostym w stosunku do siebie.
  • Ma zastosowanie między innymi w prowadnicach liniowych typu „M” i „V”, „RM”, „RV”, „N” i „O”.



Średnica
igiełek
Ø
Typ/symbol

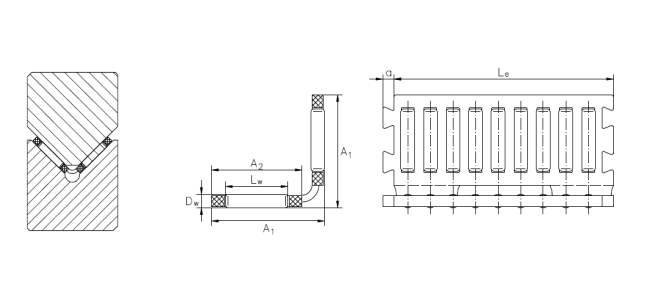

Wymiary
Nośność *
A1
A2
DW
LW
a
Le
max
Ze
C
[N]
CO
[N]
2
FFW 2025
15
10
2
6,8
2
32
7
25 900
87 500
2,5
FFW 2535
20,5
15
2,5
9,8
2,4
45
8
39 600
130 500
3
FFW 3045
26
20
3
13,8
3
60
9
57 900
188 400
3,5
FFW 3555
31,5
25
3,5
17,8
3,2
75
10
78 400
250 800
*)  - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
     - Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
     - Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
     - Koszyk łączony jest z elementów o długości Le. Ze oznacza liczbę igiełek w rzędzie w pojedynczym elemencie.

Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
Typ/symboll
Tworzywo stuczne
FFW 2025
94
FFW 2535
182
FFW 3045
315
FFW 3555
464
