Płaskie krzyżowe koszyki liniowe z tworzywa sztucznego z wałkami łożyskowymi




Opis:

  • Wykonane ze tworzywa sztucznego.
  • Współpracują z prowadnicami liniowymi typu RN, RNG, NG, LWRE i innymi.
  • System zapobiegający wypadaniu wałków z koszyka.
  • Temperatura pracy do 105°C.
  • Znajdują zastosowanie w automatyce, maszynach przemysłowych, mechanice precyzyjnej, optomechanice.


Średnica wałka
Ø
Typ/symbol
Wymiary
Nośność *
DW
t
C
[N]
CO
[N]
4,5
RBN4
4,5
6,5
850
1250
6,5
RBN6
6,5
8,5
1800
2600

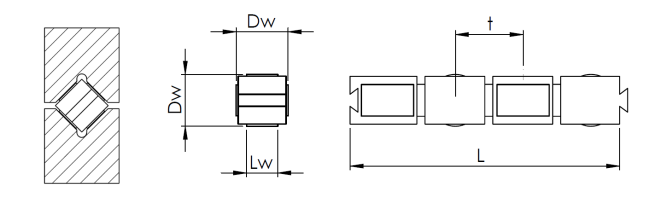

*)  - Nośność dla 1 wałka z siłą nacisku „F” zgodnie z rysunkiem.
     - Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
     - Podstawą obliczeń nośności koszyków jest ilość wałków łożyskowych zawartych w koszyku.
     - Tolerancja długości koszyka +0/-t

Tabela ciężaru koszyków (dla koszyka o długości 100 wałków) [g]
Typ/symbol
Tworzywo stuczne
RBN4

RBN6
