Kątowe trójrzędowe koszyki liniowe z kulkami łożyskowymi


  Opis:
  • Wykonane z profili metalu lekkiego - aluminium (Al).
  • Wysoka precyzja oraz wytrzymałość.
  • Przeznaczone do precyzyjnych maszyn i urządzeń wyróżniających się wysoką jakością posuwu.
  • Temperatura pracy do 120°C.


Średnica
kulek
Ø
Typ/symbol

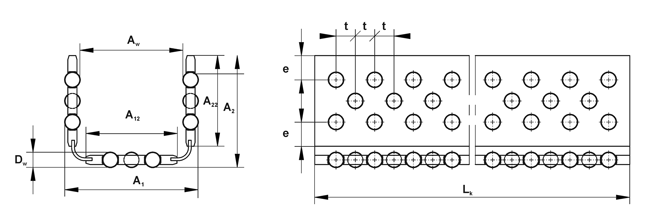

Wymiary
Nośność *
A1
A2
AW
A12
A22
DW
e
t
LK
max
C
[N]
CO
[N]
3
HBU 3x22
22
17,5
16
15
15
3
3,5
3,5
1 000
4 210
3 540
3
HBU 3x34
34
23
28
23
20
3
4
3,5
1 000
5 150
4 720
*)  - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
     - Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
     - Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
     - Tolerancja długości koszyka LK +0/-t

Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
Typ/symbol
Aluminium
HBU 3x22
440
HBU 3x34
630
