Kątowe dwurzędowe koszyki liniowe z kulkami łożyskowymi


  Opis:
  • Wykonane z profili metalu lekkiego - aluminium (Al).
  • Wysoka precyzja oraz wytrzymałość.
  • Przeznaczone do precyzyjnych maszyn i urządzeń wyróżniających się doskonałą jakością posuwu.
  • Temperatura pracy do 120°C.


Średnica
kulek
Ø
Typ/symbol
Wymiary
Nośność *

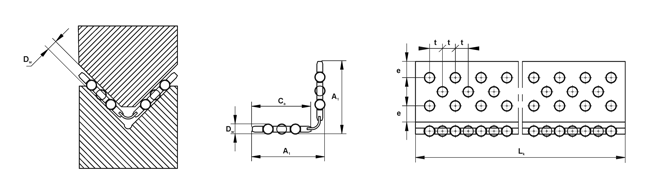

Wymiar konstrukcyjny
A1
DW
e
t
LK
max
C
[N]
CO
[N]
Ca
3
HBW 3x18x18
17,75
3
3,5
3,5
1 000
5 970
5 020
15,3+0,2
3
HBW 3x23x23
22,75
3
4
3,5
1 000
7 300
6 690
20,3+0,2

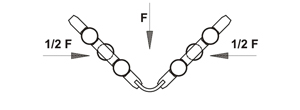

*)  - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
     - Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
     - Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
     - Tolerancja długości koszyka LK +0/-t

Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
Typ/symbol
Aluminium
HBW 3x18x18
300
HBW 3x23x23
480
