Kątowe dwurzędowe koszyki liniowe z igiełkami łożyskowymi oraz redukcją drgań


  Opis:
  • Wykonane z elementów mosiężnych (Ms).
  • Wysoka precyzja oraz wytrzymałość.
  • Przeznaczone do trudnych warunków pracy oraz dużych obciążeń i przyśpieszeń.
  • Temperatura pracy do 150°C.
  • Posiadają układ redukcji drgań.


Średnica
igiełek
Ø
Typ
/symbol
Wymiary
Nośność *
Wymiar konstrukcyjny
Siła tłumiąca
A1
e
DW
LW
t
LK
max
C
[N]
CO
[N]
Ha
RS **
[N]
2
HGW 15
13,5
5,5
2
6,3
4,5
1 500
21 900
70 500
2
9
2,5
HGW 20
19,5
5,75
2,5
9,8
5
1 500
38 000
123 800
2,5
16
3
HGW 25
25
7
3
13,8
6
1 500
57 200
185 500
3
22
3,5
HGW 30
30,5
7,75
3,5
17,8
7
1 500
73 800
232 100
3,5
28

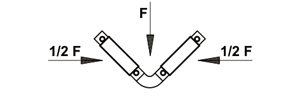

*)   - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
       - Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
       - Podstawą obliczeń nośności koszyków jest ilość igiełek łożyskowych zawartych w koszyku.
**) - Wartość standardowa dla koszyka o długości 100 mm.
       - Wzór obliczania siły tłumiącej dla efektywnej długości koszyka  RSw=RS*(Lk-2e+t)/100

Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
Typ/symbol
Mosiądz
HGW 15
265
HGW 20
470
HGW 25
760
HGW 30
1150
Product Presure
