Kątowe koszyki liniowe z wałkami łożyskowymi


  Opis:
  • Wykonane z profili metalu lekkiego – aluminium (Al)xoraz wkładek poliamidowych.
  • Wysoka precyzja oraz wytrzymałość przy niewielkim ciężarze własnym (aluminium).
  • Przeznaczone do trudnych warunków pracy oraz dużych obciążeń i przyśpieszeń.
  • Temperatura pracy do 120°C.


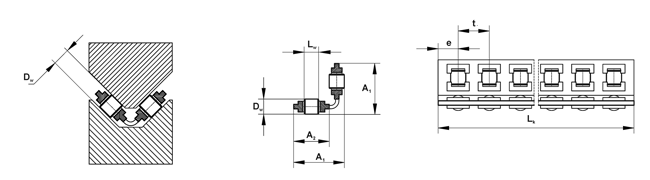

Średnica
wałków
Ø
Typ/symbol
Wymiary
Nośność *
A1
A2
DW
LW
t
e
LK
max
C
[N]
CO
[N]
5
HRW 50
15,5
10,5
5
5
10
6,5
2 000
35 700
71 900
7
HRW 70
25
17
7
10
13
8,5
2 000
79 700
161 500
10
HRW 100
34
24
10
14
17
10
2 000
133 200
246 300

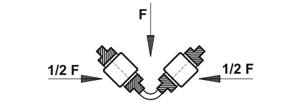

*)  - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
     - Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
     - Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
     - Tolerancja długości koszyka LK +0/-t

Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
Typ/symbol
Aluminium
HRW 50
215
HRW 70
602
HRW 100
1233
