Płaskie dwurzędowe koszyki liniowe z wałkami łożyskowymi


  Opis:
  • Wykonane z profili metalu lekkiego – aluminium (Al)xoraz wkładek poliamidowych.
  • Wysoka precyzja oraz wytrzymałość przy niewielkim ciężarze własnym (aluminium).
  • Przeznaczone do trudnych warunków pracy oraz dużych obciążeń i przyśpieszeń.
  • Temperatura pracy do 120°C.


Średnica
wałków
Ø
Typ/symbol

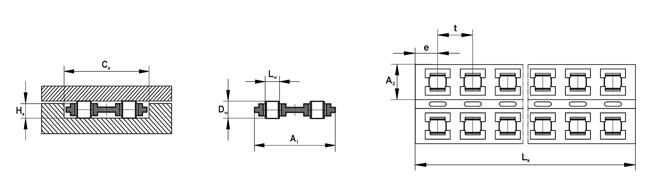

Wymiary
Nośność *
Wymiar konstrukcyjny
A1
A2
DW
LW
t
e
LK
max
C
[N]
CO
[N]
Ca
Ha
5
HR 50 ZW
24
10,5
5
5
10
6,5
2 000
50 500
101 600
24,4+0,2
4,7
7
HR 70 ZW
40
17
7
10
13
8,5
2 000
112 800
228 400
40,5+0,2
6,7
10
HR 100 ZW
55
24
10
14
17
10
2 000
188 400
348 300
55,5+0,2
9,7

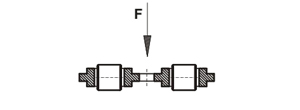

*)  - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
     - Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
     - Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
     - Tolerancja długości koszyka LK +0/-t

Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
Typ/symbol
Aluminium
HR 50 ZW
215
HR 70 ZW
602
HR 100 ZW
1233
