Prowadnice Liniowe
Prowadnice liniowe stanowią podstawę budowy tocznego łożyska liniowego. Mają zazwyczaj formę metalowej listwy z otworami mocującymi i bieżnią dla elementów tocznych. Bieżnia może być płaska lub profilowana. Głównym zadaniem prowadnic liniowych jest przeniesienie nacisku z części maszyny, do których są przykręcone na elementy toczne oraz zapewnienie elementom tocznym jak najlepszych warunków do poprawnej pracy.
Charakterystyka

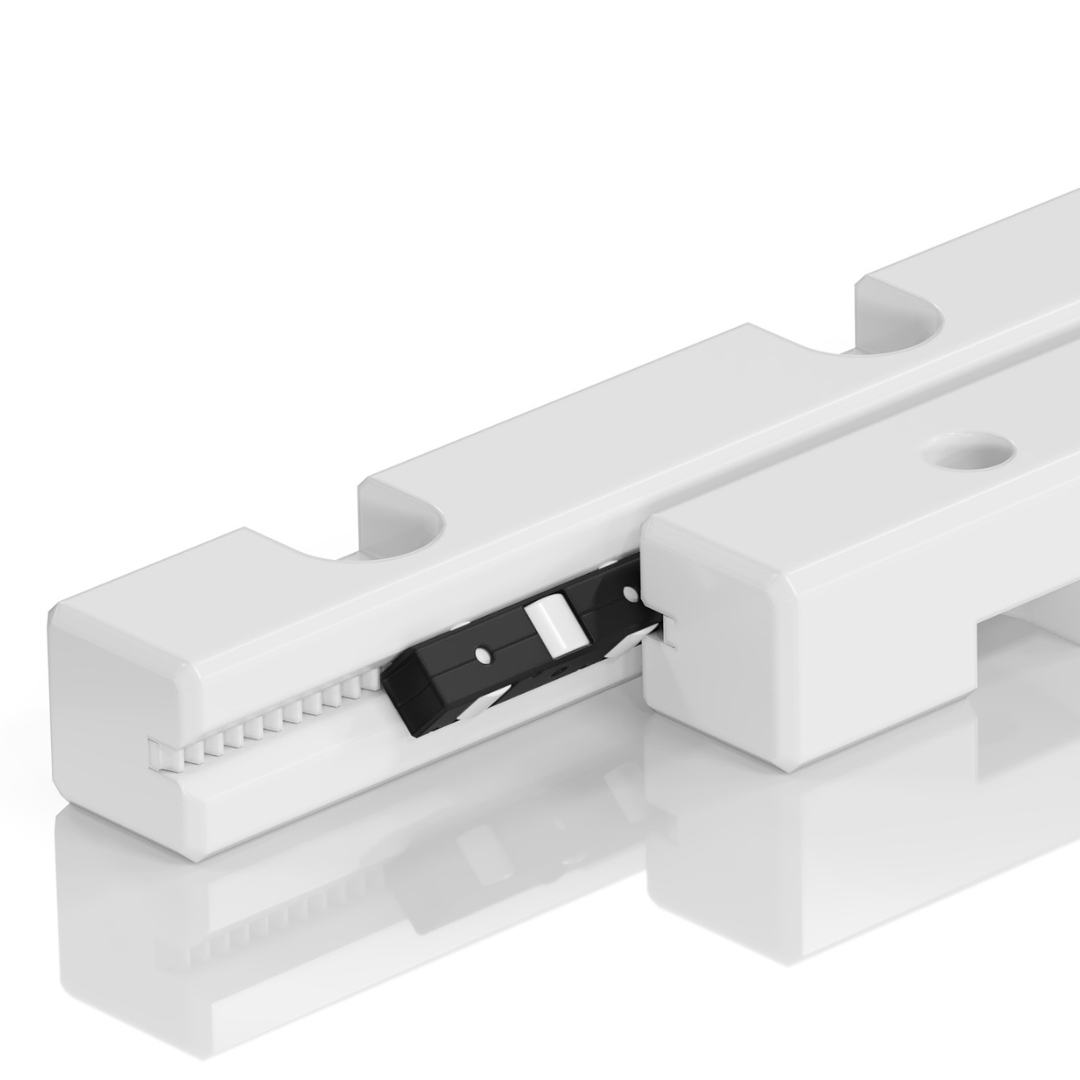

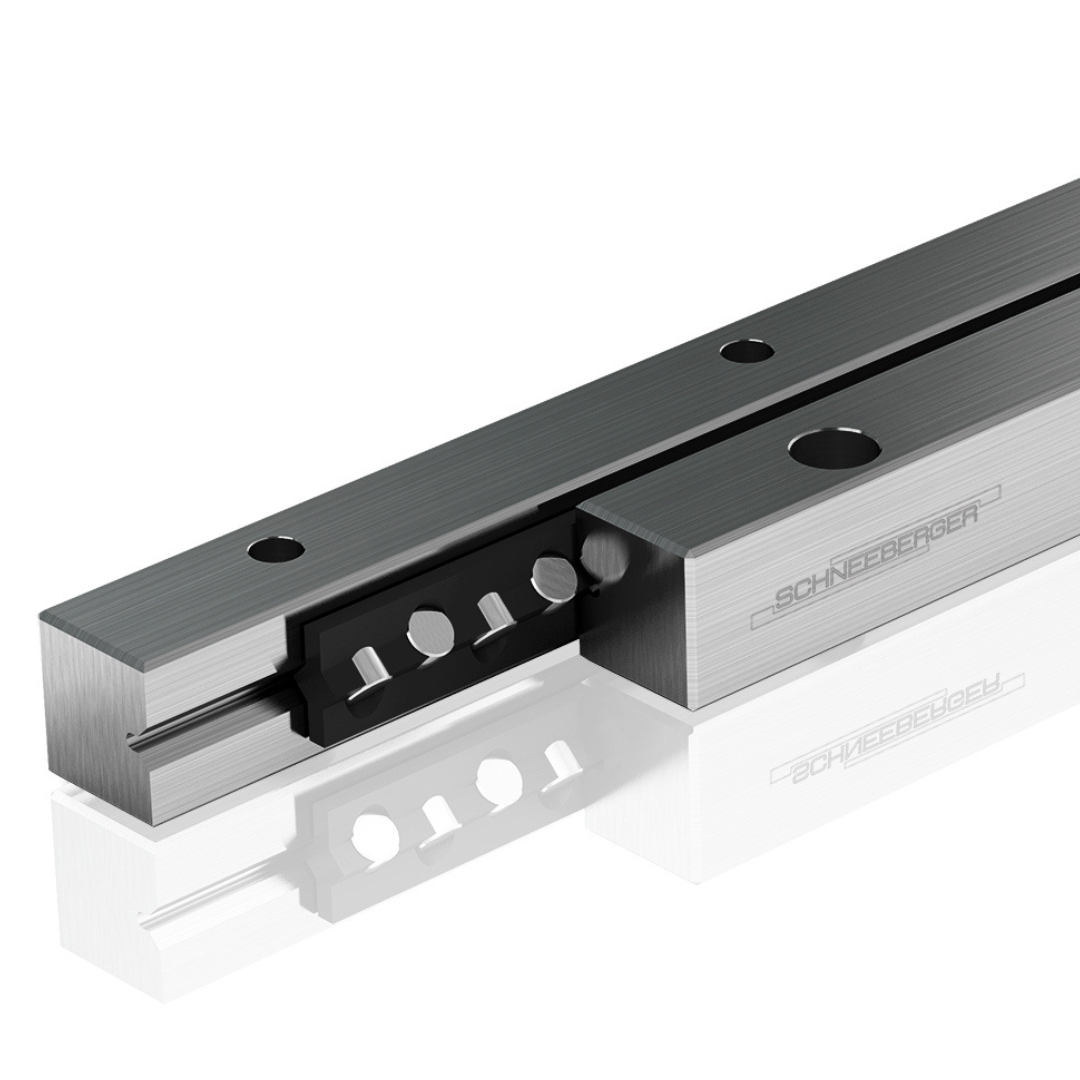

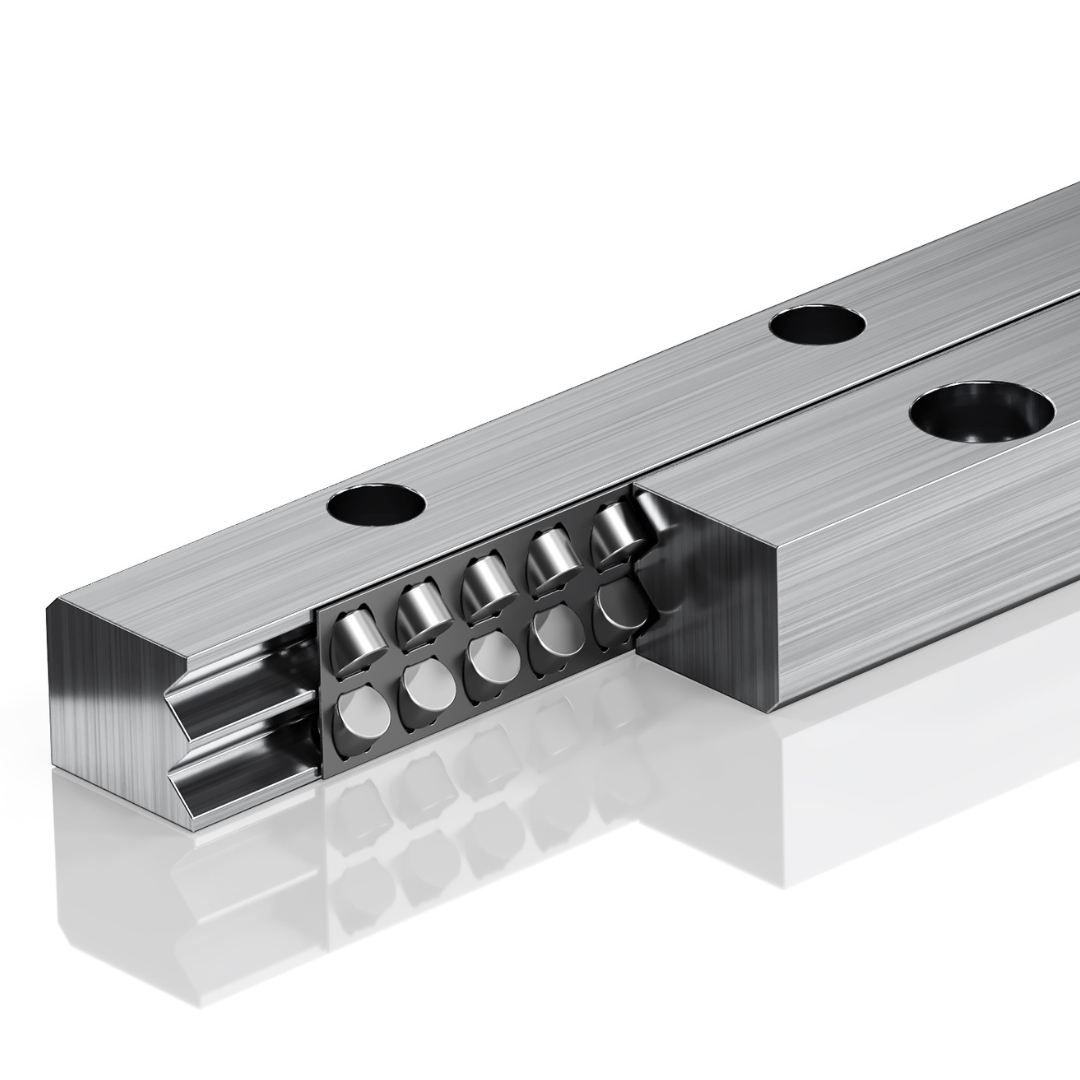

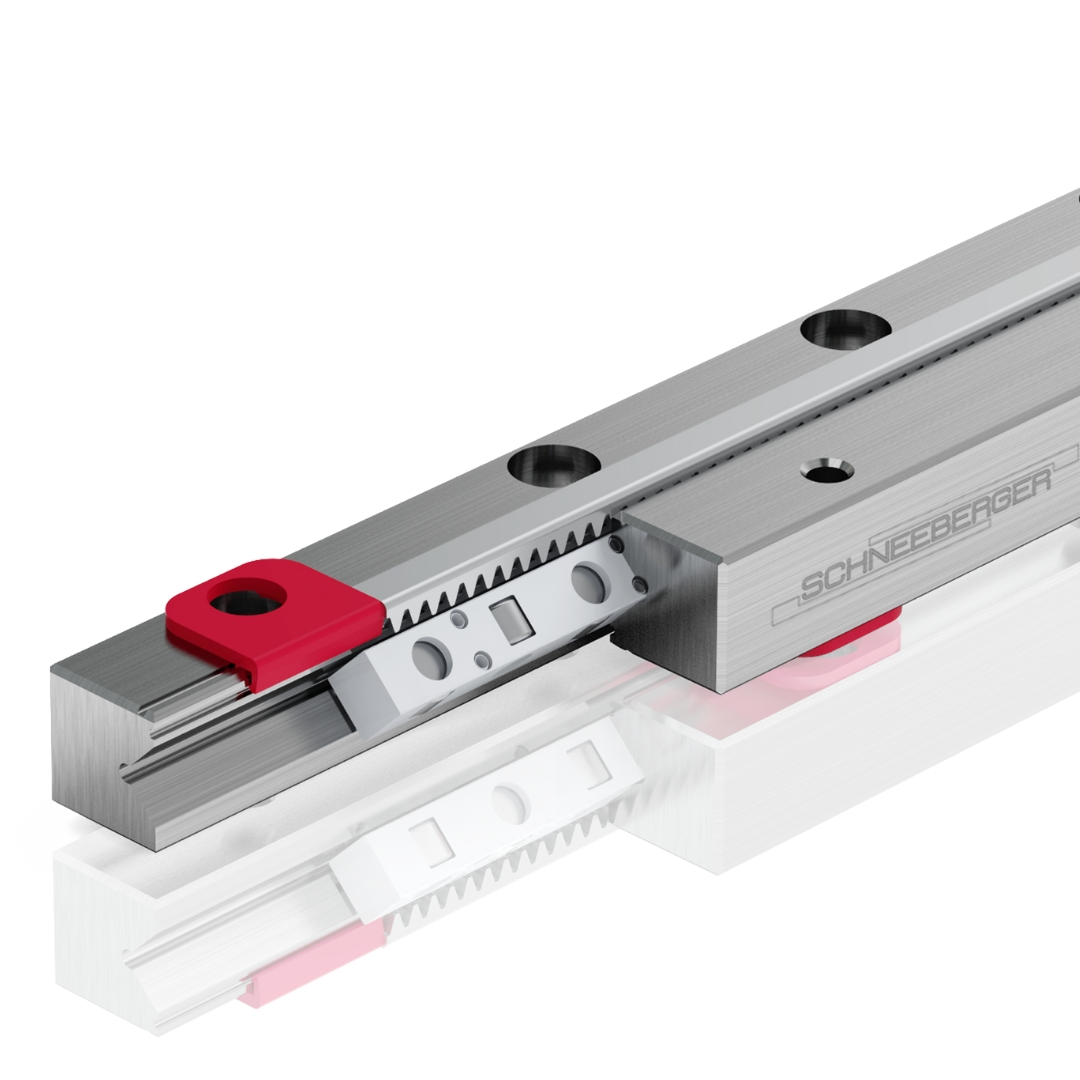

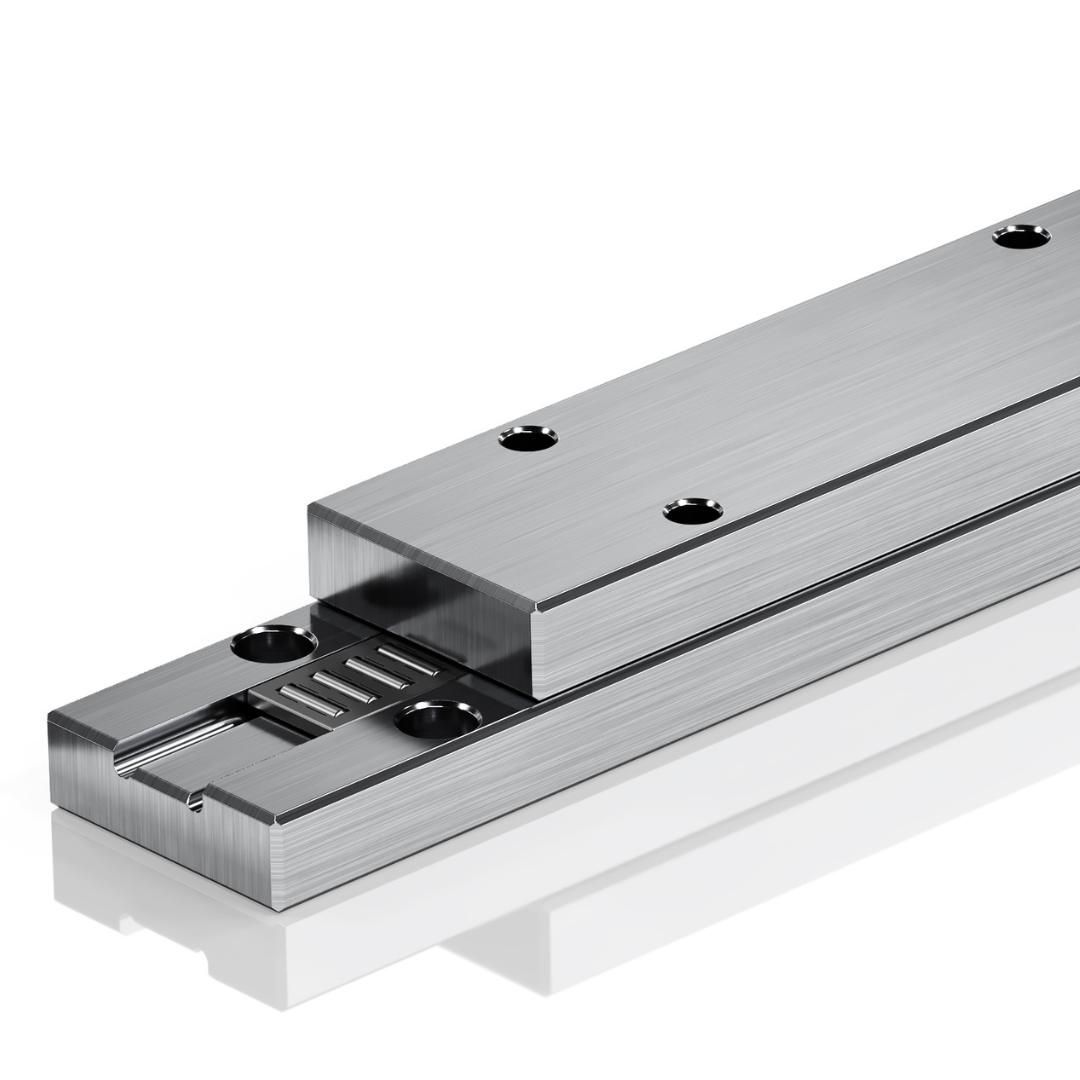

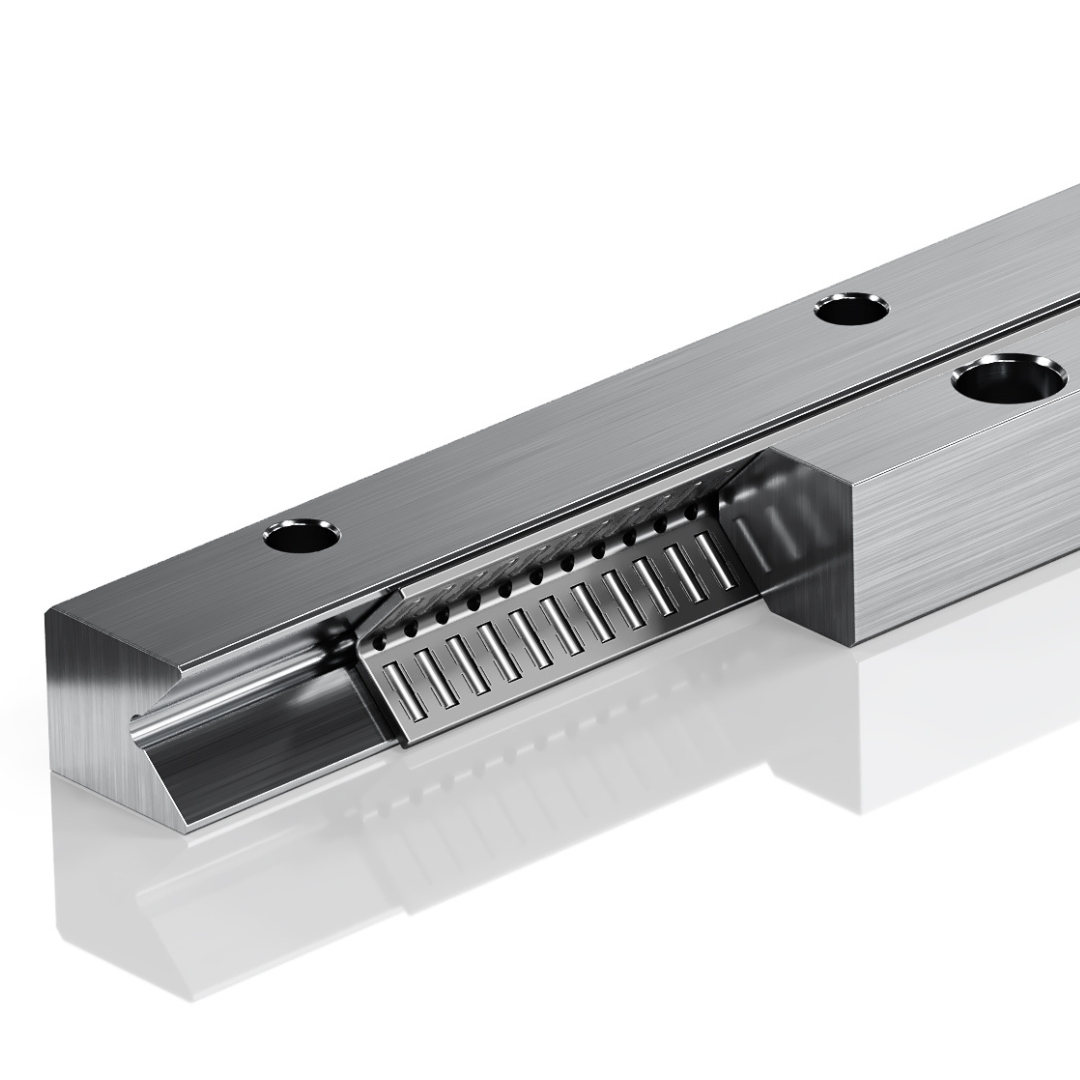

Od kształtu oraz pola przekroju prowadniy zależy sztywność łożyska oraz kierunek obciążenia. Prowadnice płaskie (typu J/S) mogą pracować z obciążeniem w kierunku prostopadłym do płaszczyzny bieżni. Prowadnice profilowane (typu M/V, N/O, R, RN, RNG) mogą przenosić obciążenia w kierunkach prostopadłych do osi posuwu.
Dopuszczalna nośność łożyska zależy od typu i ilości zastosowanych elementów tocznych oraz od jakości zastosowanych elementów tocznych oraz od jakości wykonania bieżni prowadnic.
Prowadnice liniowe zaopatrzone są w otwory montażowe, za pomocą których przykręca się prowadnice do obudowy maszyny.
Materiał
Prowadnice liniowe standardowo wykonuje się ze stali 1.2842 o twardości 58-62 HRC. Dostępna jest również wersja nierdzewna ze stali 1.4034 o twardości min. 54 HRC. Coraz częściej jako materiał na prowadnice liniowe stosuje się ceramikę (np. ZrO2). Łożysko wykonane z ceramiki jest niezastąpione w pewnych zastosowaniach. Może pracować w próżni i nie wymaga smarowania.
Akcesoria
Od czoła prowadnice posiadają gwintowane otwory, do kórych można zamocować końcówki lub końcówki ze zgarniaczami brudu. Końcówki mają za zadanie ograniczać posuw koszyka łożyskowego i zapobiegać jego wysuwaniu się poza prowadnicę Zadaniem zgarniaczy jest zgarnianie brudu z bieżni prowadnicy- niedopuszczanie zanieczyszczeń do elementów tocznych oraz utrzymywanie środka smarnego wewnątrz łożyska.
