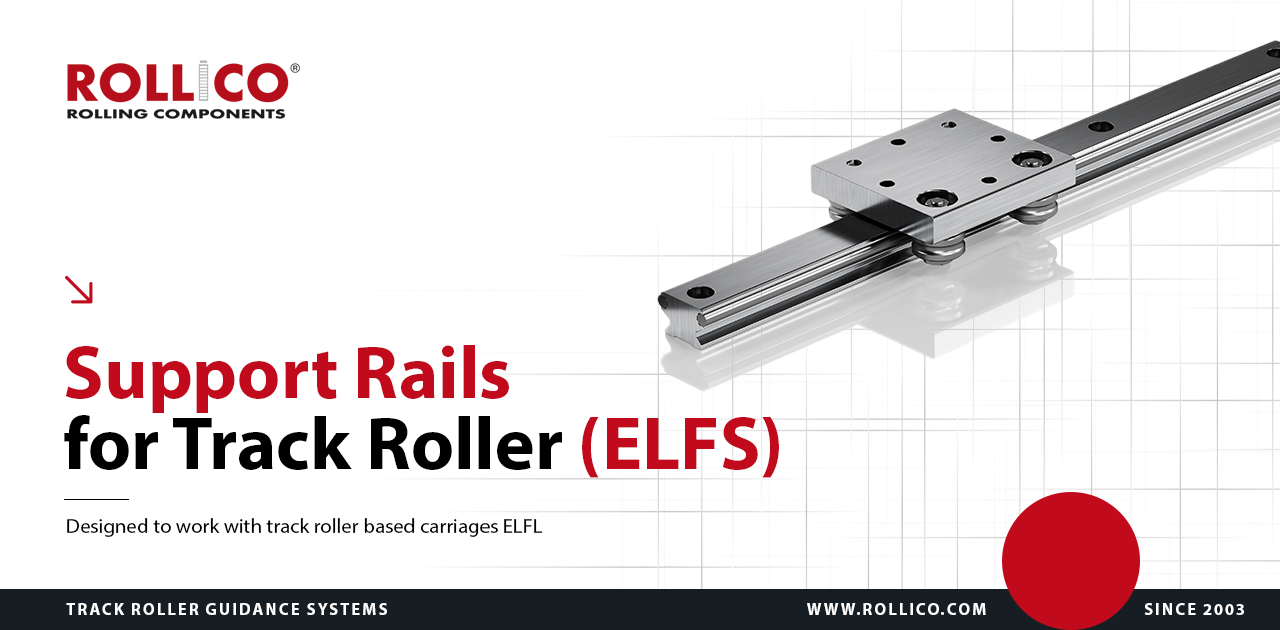

Szyny prowadzące (ELFS)
ELFS
Szyny prowadzące ELFS mają złożoną konstrukcję.
Dokładność szyn prowadzących ELFS
Równoległości są określone na podstawie pomiarów różnicowych. Prostoliniowość szyn prowadzących jest lepsza niż określa norma DIN EN 12020.
|
L [mm]
|
t1
|
t2
|
|---|---|---|
|
L<1000
|
0.5
|
0.2
|
|
1000≤L<2000
|
1
|
0.3
|
|
2000≤L<3000
|
1.5
|
0.4
|
|
3000≤L<4000
|
2
|
0.5
|
|
4000≤L<5000
|
2.5
|
0.6
|
|
5000≤L<6000
|
3
|
0.7
|
Rysunek techniczny dokładności szyn powadzących ELFS
Rodzaje otworów montażowych
Domyślnie szyny dostarczane są z otworami montażowymi rozmieszczonymi symetrycznie. W razie potrzeby można zamówić szynę z asymetrycznym rozmieszczeniem otworów, należy jednak pamiętać o zachowaniu minimalnych odległości T1 i T2.
Wszystkie szyny prowadzące ELFS są także dostępne bez otworów – oznaczenie OL.
Szyny prowadzące wieloczęściowe
Jeśli nie ma możliwości zastosowania szyny montażowej jednoczęściowej, dłuższe szyny mogą być składane z krótszych odcinków. Takie zamówienie wymaga wcześniejszej konsultacji z nami.
|
L [mm]
|
t2
|
|
|---|---|---|
|
Szyna jednoczęściowa
|
L<1000
|
± 2mm
|
|
1000≤L<2000
|
± 3mm
|
|
|
2000≤L<4000
|
± 4mm
|
|
|
4000
|
± 5mm
|
|
|
Szyna wieloczęściowa
|
Długość całkowita
|
± 0.1%
|
Instrukcja montażu
|
Śruba
ISO 4762-8.8 |
Moment dokręcania
MA [Nm] |
|---|---|
|
M5
|
5,8
|
|
M6
|
9,9
|
|
M8
|
24
|
|
M10
|
48
|
Szczególne warunki pracy szyn powadzących ELFS
W pewnych szczegółowych warunkach, jak wibracje, poruszające się z wysokimi przyspieszeniami obciążenia w połączeniu ze zbyt słabym mocowaniem szyny mogą powodować, że stalowy wałek może wędrować do kilku mm w aluminiowym korpusie. Aby zapobiec temu zjawisku, na końcach szyny można zainstalować ograniczniki.
Należy przestrzegać dopuszczalnych obciążeń bocznych zgodnie z poniższą tabelą.
|
Typ ELFS
|
Dopuszczalna siła boczna Fz [N]
|
|---|---|
|
20
|
200
|
|
25
|
330
|
|
32 / 32E
|
450 / 900
|
|
52 / 52E / 52EE
|
1000 / 1600 / 4000
|
Rysunek techniczny szyn powadzących ELFS
Tabela wymiarów szyn powadzących ELFS
|
Typ
/Symbol |
Wymiary [mm]
|
Rozstaw otworów [mm]
|
Masa
[kg/m] |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
dw
|
b
|
A
|
h
|
b1
|
h1
|
h23)
|
d1
|
d2
|
M
|
L2)
|
T
|
TE
|
TEE
|
||
|
ELFS-20
|
4
|
20
|
17
|
12,2
|
16
|
9
|
7,6
|
4,5
|
8
|
M4
|
3000
|
62,5
|
-
|
-
|
0,79
|
|
ELFS-25
|
6
|
25
|
21
|
15
|
19
|
10,6
|
8,5
|
5,5
|
10
|
M5
|
3000
|
62,5
|
-
|
-
|
1,10
|
|
ELFS-32
|
6
|
32
|
24
|
20
|
26
|
15
|
12
|
6,5
|
12
|
M6
|
6000
|
125
|
-
|
-
|
1,56
|
|
ELFS-32E
|
6
|
32
|
24
|
20
|
26
|
15
|
12
|
6,5
|
12
|
M6
|
6000
|
-
|
62,5
|
-
|
1,56
|
|
ELFS-32F
|
6
|
32
|
-
|
10
|
26
|
5
|
3,5
|
6,5
|
12
|
M6
|
6000
|
125
|
-
|
-
|
1,10
|
|
ELFS-52
|
10
|
52
|
40
|
34
|
42
|
25,1
|
21
|
11
|
19
|
M10
|
6000
|
250
|
-
|
-
|
4,33
|
|
ELFS-52E
|
10
|
52
|
40
|
34
|
42
|
25,1
|
21
|
11
|
19
|
M10
|
6000
|
-
|
125
|
-
|
4,33
|
|
ELFS-52EE
|
10
|
52
|
40
|
34
|
42
|
25,1
|
21
|
11
|
19
|
M10
|
6000
|
-
|
-
|
62,5
|
4,33
|
|
ELFS-52F
|
10
|
52
|
-
|
18
|
42
|
9
|
8
|
11
|
19
|
M10
|
6000
|
250
|
-
|
-
|
3,05
|
| 1) T1 i T2 zależą od długości szyny, zgodnie ze wzorem T1(min)/T2(min)=20mm. Inne wartości możliwe na życzenie. 2) Maksymalna długość jednoczęściowej szyny prowadzącej. Dłuższe szyny dostarczane są w odcinkach. 3) Pogłębienie pod łeb śruby DIN 921. Jeśli używa się podkładek DIN 433, należy stosować śruby DIN 7984. |
|||||||||||||||
Sposób oznaczania
|
Szyna prowadząca
|
ELFS
|
52E
|
RB
|
1500 | 50 | 75 |
|---|---|---|---|---|---|---|
| Seria | ||||||
| Rozmiar | ||||||
| Stal nierdzewna | ||||||
| Długość szyny prowadzącej | ||||||
| Rozstaw otworów T1 | ||||||
| Rozstaw otworów T2 | ||||||
