Wałki prowadzące
Precyzyjne wałki liniowe, zwane również wałkami prowadzącymi, stanowią ważną grupę prowadnic liniowych i wraz z podporami, korpusami, łożyskami kulkowymi oraz innymi akcesoriami tworzą niezawodny i ekonomiczny system prowadzenia liniowego. Systemy liniowe budowane w oparciu o wałki prowadzące mają szerokie zastosowanie wszędzie tam, gdzie potrzebny jest precyzyjny posuw.
Właściwości
Precyzyjne wałki prowadzące, zwane również wałkami liniowymi, stanowią ważną grupę prowadnic liniowych i wraz z podporami, obudowami łożywkowymi łożyskami kulkowymi oraz innymi akcesoriami tworzą niezawodny i ekonomiczny system prowadzenia liniowego.
Zastosowanie
Systemy liniowe budowane w oparciu o wałki prowadzące mają szerokie zastosowanie wszędzie tam, gdzie potrzebny jest precyzyjny posuw. Wałki prowadzące często stosowane są w:
Twardość

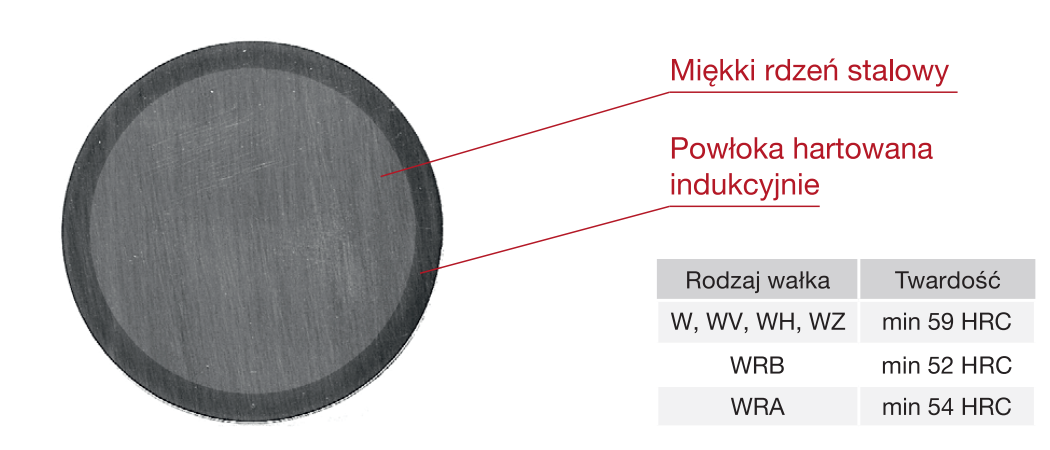

Wszystkie nasze wałki prowadzące są hartowane powierzchniowo (indukcyjnie) na głębokości od 0,4 do 3,2 mm w zależności od średnicy wałka. Dokładne wartości grubości warstwy hartowanej podane są w tabelkach dla poszczególnych wałków.
Grubość warstwy hartowanej spełnia wymagania normy DIN6773
Średnica
Tolerancja średnicy wałków prowadzących zgodnie z normą DIN286.
| Nominalna średnica [mm] | h6 [µm] | h7 [µm] |
| 1-3 | 0 / -6 | 0/ -10 |
| 3-6 | 0 / -8 | 0 / -12 |
| 6-10 | 0 / -9 | 0 / -15 |
| 10-18 | 0 / -11 | 0 / -18 |
| 18-30 | 0 / -13 | 0 / -21 |
| 30-50 | 0 / -16 | 0 /-25 |
| 50-80 | 0 / -19 | 0 / -30 |
| 80-120 | 0 / -22 | 0 / -35 |
Długość wałków
Tolerancja długości wałków zgodnie z poniższą
tabelą.
|
Długość wałka
L [mm] |
Tolerancja długości
[mm] |
|---|---|
|
L ≤ 400
|
±0,5
|
|
400 < L ≤ 1000
|
±0,8
|
|
1000 < L ≤ 2000
|
±1,2
|
|
2000 < L ≤ 4000
|
±2,0
|
|
4000 < L ≤ 6000
|
±3,0
|
