Uwagi dotyczące konstrukcji oraz bezpieczeństwa



  1. Prawidłowe funkcjonowanie łożysk liniowych zależy od wzajemnego dopasowania prowadnic i koszyków łożyskowych. Bieżnią koszyka łożyskowego mogą być prowadnice precyzyjne typu M, V, N, O, LWRM i LWRV lub odpowiednio dopasowane części maszyn i urządzeń.
  2. Istotne jest, aby:
    • chropowatość prowadnic była jak najmniejsza; zalecana jest 0,4 Ra (dotyczy precyzyjnych prowadnic liniowych);
    • stosowane prowadnice posiadały minimalną twardość 670 HV (58 HRC);
    • prowadnice o twardości poniżej 58 HRC muszą mieć odpowiednio dopasowaną nośność.
  3. Przed zamontowaniem koszyka łożyskowego należy zwrócić uwagę na odpowiednie jego ułożenie w prowadnicy, aby zapewnić jej prawidłowy posuw.
  4. Przy rozpakowaniu i montażu należy zwrócić uwagę, aby koszyki łożyskowe nie były w jakikolwiek sposób uszkodzone (wygięte, skrzywione), lub niekompletne (pozbawione igiełek łożyskowych).
  5. W trakcie montażu koszyki nie mogą być zabrudzone.

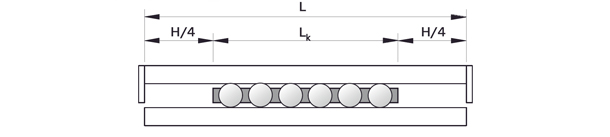

Reguła układu łożyska liniowego (prowadnice + koszyk) i jego zależności geometryczne:

L = LK + H/2




układ prowadnic w pozycji centralnej
Fence_1



układ prowadnic w pozycji prawej końcowej

Fence_2

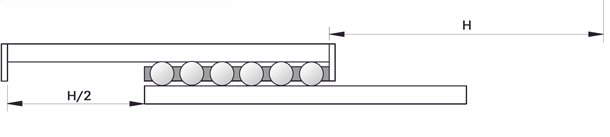

układ prowadnic w pozycji końcowej

Fence_3
