Kulkowe tuleje łożyskowe EXC/EXCE do precyzyjnych wałków prowadzących

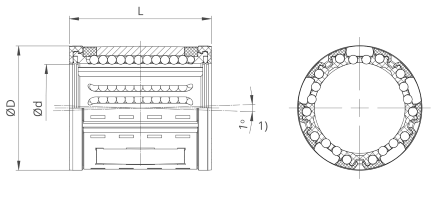

Liniowe tuleje łożyskowe typu EXC

Seria standardowa

Typ
Ød
ØD
L
Masa
[g]
Nośn. dyn. C
[N]
Nośn. stat. C0
[N]
EXC12
12
19
28
11,4
866
757
EXC16
16
24
30
17,9
1224
1086
EXC20
20
28
30
20,7
1362
1204
EXC25
25
35
40
44,3
2575
2397
EXC30
30
40
50
68,7
3423
3541
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • Wartości nośności dla wałków prowadzących szlifowanych i hartowanych (min. 59 HRC)
  • Dla wałków prowadzących o niższej twardości, nośności efektywne wynoszą:
    - dla WRA: Cef = 0,74·C   Coef=0,8·Co
    - dla WRB: Cef = 0,63·C   Coef=0,7·Co
  • 1) tylko dla wersji -F

Standardowo oferowana jest wersja -F (z samowyrównaniem błędu prowadzenia). Można zamówić wersję bez samowyrónania błędu prowadzenia. Wersja bez samowyrównania błędu prowadzenia nie wymaga dodatkowej dopłaty.


Kompatybilne z obudowami IGC oraz ITGC


Sposób oznaczania
EXC  20 - F - PP - RB
wersja z nierdzewnymi kulkami
wewnętrzne zgarniacze
-F wersja z samowyrównaniem błędu prowadzenia
rozmiar
seria

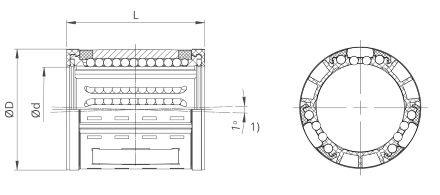

Liniowe tuleje łożyskowe typu EXCE

Seria ekonomiczna

Typ
Ød
ØD
L
Masa
[g]
Nośn. dyn. C
[N]
Nośn. stat. C0
[N]
EXCE20
20
28
30
14,8
1094
855
EXCE25
25
35
40
30,5
2061
1675
EXCE30
30
40
50
39,8
2539
2221
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • Wartości nośności dla wałków prowadzących szlifowanych i hartowanych (min. 59 HRC)
  • Dla wałków prowadzących o niższej twardości, nośności efektywne wynoszą:
    - dla WRA: Cef = 0,74·C   Coef=0,8·Co
    - dla WRB: Cef = 0,63·C   Coef=0,7·Co
  • 1) tylko dla wersji -F

Standardowo oferowana jest wersja -F (z samowyrównaniem błędu prowadzenia). Można zamówić wersję bez samowyrónania błędu prowadzenia. Wersja bez samowyrównania błędu prowadzenia nie wymaga dodatkowej dopłaty.


Kompatybilne z obudowami IGC oraz ITGC


Sposób oznaczania
EXCE  20 - F - PP - RB
wersja z nierdzewnymi kulkami
wewnętrzne zgarniacze
-F wersja z samowyrównaniem błędu prowadzenia
rozmiar
seria
