Linearführungen
Linearschienen bilden die Grundlage eines Wälzführungssystems. Sie bestehen in der Regel aus einer Metallleiste mit Befestigungsbohrungen und einer Laufbahn für die Wälzkörper. Die Laufbahn kann flach oder profiliert ausgeführt sein.
Die Hauptaufgabe der Linearschienen besteht darin, die Belastung von den anmontierten Maschinenteilen auf die Wälzkörper zu übertragen und optimale Betriebsbedingungen für deren präzises Abrollen zu gewährleisten.
CR
Algemeinen Angaben

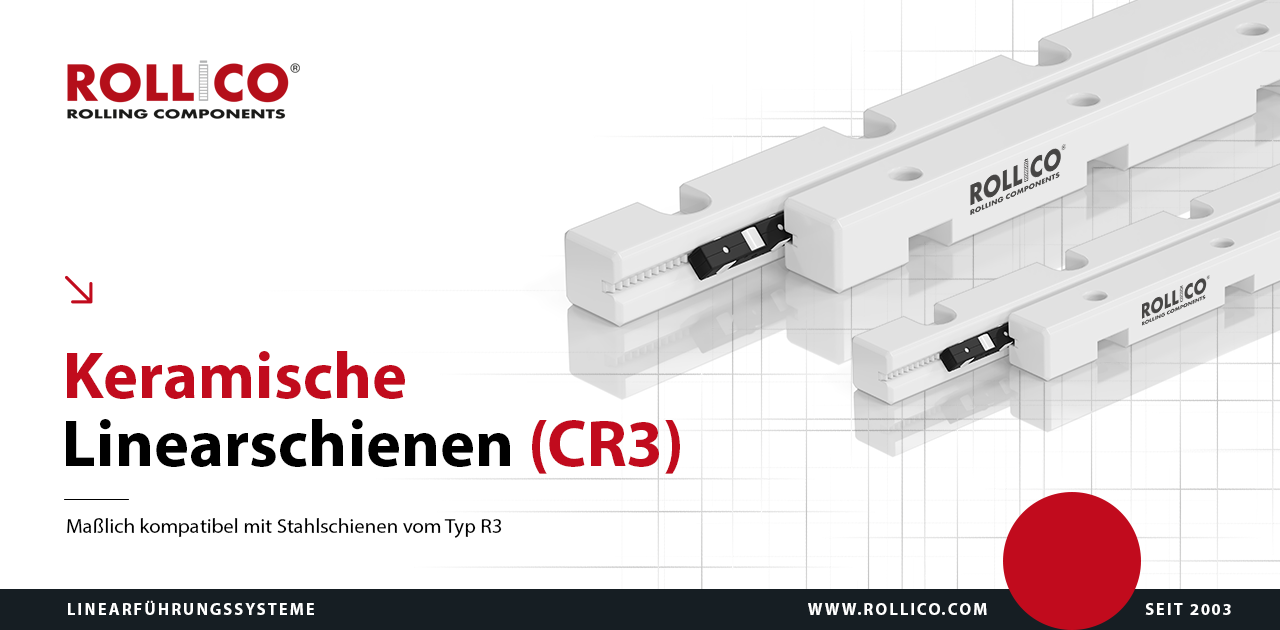

Keramische Linearschienen des Typs CR sind maßlich kompatibel mit Stahlschienen des Typs R, bieten jedoch zusätzliche Vorteile: Sie sind leichter, nicht magnetisch und antistatisch. Wie R-Schienen verfügen sie über ein V-Profil, wodurch der Einsatz von Käfigen der Typen RRK, AA, RKK oder SRK mit Wälzkörpern aus Wälzlagerstahl, Edelstahl oder Keramik (Si₃N₄, Al₂O₃, ZrO₂) möglich ist.
Die CR-Schienen bestehen aus technischer Keramik ZrO₂ mit einer Härte von über 1200 HV.
Technische Zeichnung der Linearführungen vom Typ CR
Maßtabelle für Linearführungen vom Typ CR
|
Typ
|
A -0.3 |
B | Dw | J | L1 | L2 | N | d | f | g | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
CR3
|
18 | 8 | 3 | 8.3 | 25 | 12.5 | 3.5 | 6 | 3.3 | 4.8 | 050 |
| 075 | |||||||||||
| 100 | |||||||||||
| 125 | |||||||||||
| Andere Länge auf Anfrage | |||||||||||
Produktspezifikation
Keramik
