Linearführungen
Linearschienen bilden die Grundlage eines Wälzführungssystems. Sie bestehen in der Regel aus einer Metallleiste mit Befestigungsbohrungen und einer Laufbahn für die Wälzkörper. Die Laufbahn kann flach oder profiliert ausgeführt sein.
Die Hauptaufgabe der Linearschienen besteht darin, die Belastung von den anmontierten Maschinenteilen auf die Wälzkörper zu übertragen und optimale Betriebsbedingungen für deren präzises Abrollen zu gewährleisten.

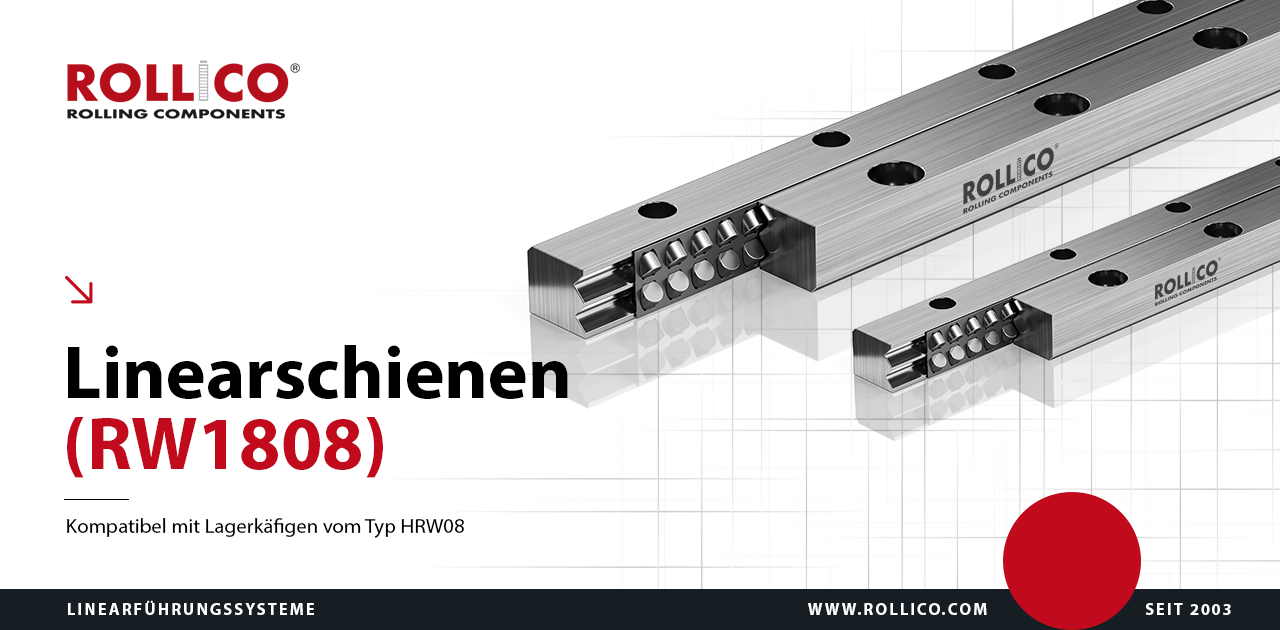

RW1808
Allgemeinen Angaben
Die RW1808-Führungsschienen verfügen über zwei parallele V-förmige Profile, wodurch sich ein Linearlagerkäfig mit hoher Tragfähigkeit und kompakten Abmessungen integrieren lässt. Die HRW08-Lagerkäfige mit zwei Reihen Rollen in einem Winkel von 45° ermöglichen die Lastaufnahme in allen Richtungen.
Bei Bedarf können RW1808-Schienen stirnseitig mit Endstücken ausgestattet werden.
Die Standardausführung der RW1808-Führungsschienen besteht aus Werkzeugstahl 1.2842 mit einer Härte von 58–62 HRC. Eine rostfreie Version aus Stahl 1.4034 mit einer Mindesthärte von 54 HRC ist ebenfalls verfügbar.
Technische Zeichnung der Linearführungen vom Typ RW1808
Verfügbare Befestigungsloch-Typen für Linearführungen vom Typ RW1808
|
Typ
|
Abmessungen
|
Befestigungsbohrungen
|
Befestigungsbohrungen
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | b1 | Dw | Lmax | K1 | N | L1 | L2 | q | e1 | |
|
RW1808
|
18 | 8 | 7.9 | 2.5 | 300 | M3 (DIN912-12.9) | 3.5 | 25 | 12.5 | 7 | M3 |
