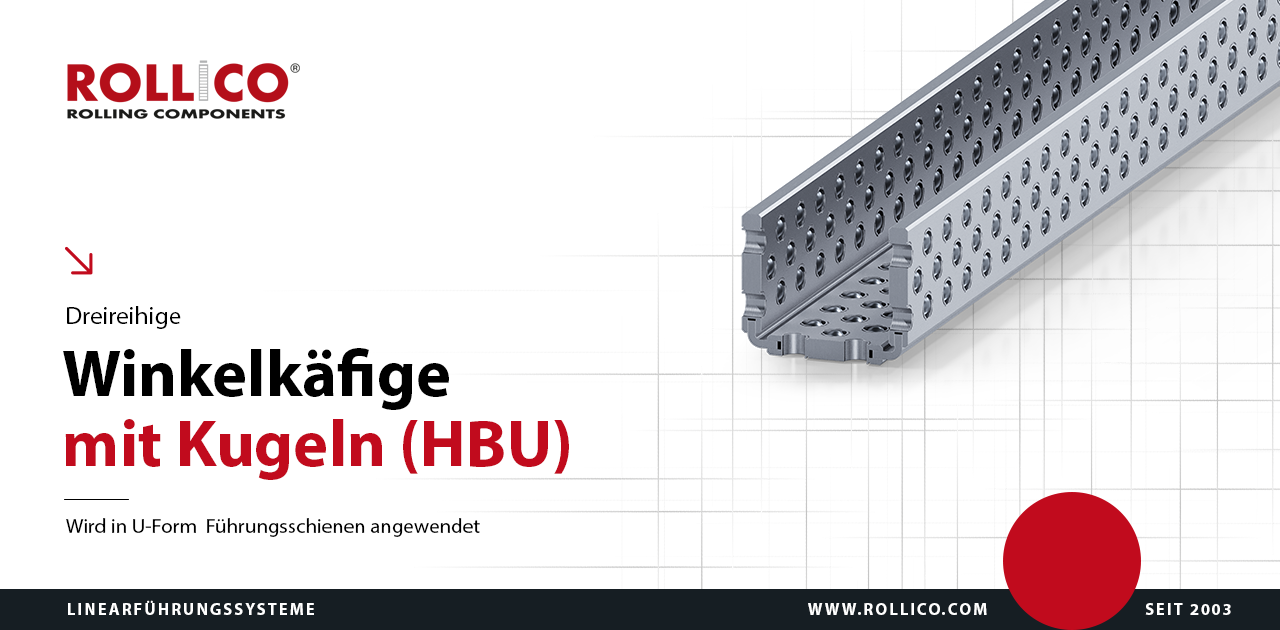

Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
Ausgeführt aus den Leichtmetallprofile – Aluminium (Al)
Hohe Präzision und Standfestigkeit
Bestimmt für Präzisionsmaschinen und -geräte, die sich durch ausgezeichnete Qualität des Hubs auszeichnen
Betriebstemperatur bis zu 120°C
Technische Zeichnung der HBU-Linearlagerkäfige
Maßtabelle der HBU-Linearlagerkäfige
Durchmesser
der Kugeln
Ø
Type
/symbol
Abmessungen
Tragfähigkeit *
Konstruktionsgröße
A1
A2
A3
DW
e
f
t
LK
max
C
[N]
CO
[N]
Ha min
3
HBU 3x22
22
18
16
3
3.5
6.5
3.5
1 000
4 210
3 540
16
3
HBU 3x34
34
23
28
3
4
7
3.5
1 000
5 150
4 720
20.5
*) - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Härte von 60 +/- 2 HRc und mit der Glätte der Fläche Ra<0,4.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Lagernadeln im Käfig
- Längentoleranz LK +0/-t
Gewichtstabelle der HBU-Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/symbol
Aluminium
HBU 3x22
440
HBU 3x34
630
