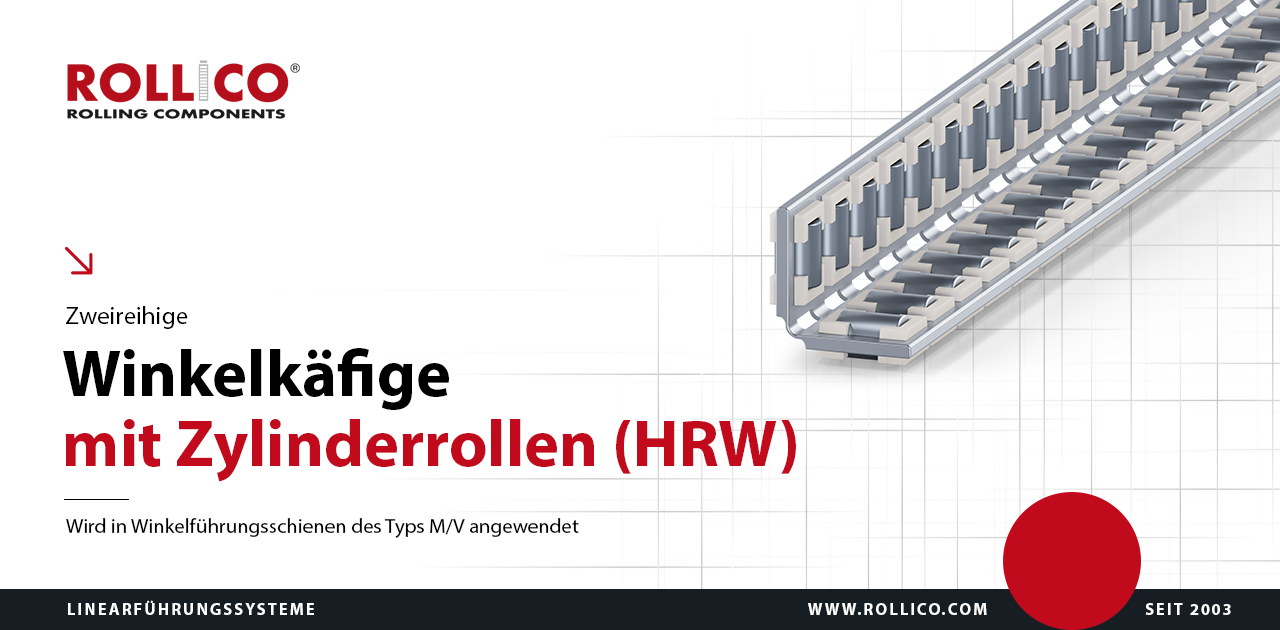

Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
Ausgeführt aus den Leichtmetallprofile – Aluminium (Al)xund Polyamideinlagen
Hohe Präzision und Standfestigkeit bei kleinem Eigengewicht (Aluminium)
Bestimmt für erschwerte Arbeitsbedingungen oder bei großen Belastungen und Beschleunigungen
Betriebstemperatur bis zu 120°C
Technische Zeichnung der HRW-Linearlagerkäfige
Maßtabelle der HRW-Linearlagerkäfige
Durchmesser
der Rollen
Ø
Typ
/Symbol
Abmessungen
Tragfähigkeit *
A
DW
LW
t
e
LK
max
C
[N]
CO
[N]
5
HRW 50
15.4
5
5
10
6
2 000
35 700
71 900
7
HRW 70
24.8
7
10
13
8
2 000
79 700
161 500
10
HRW 100
34
10
14
17
10
2 000
133 200
246 300
*) - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Härte von 60 +/- 2 HRc und mit der Glätte der Fläche Ra<0.4.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Lagernadeln im Käfig
- Längentoleranz LK +0/-t
Gewichtstabelle der HRW-Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/Symbol
Aluminium
HRW 50
215
HRW 70
602
HRW 100
1233
AlAluminium
