Linearlagerkäfige
Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.

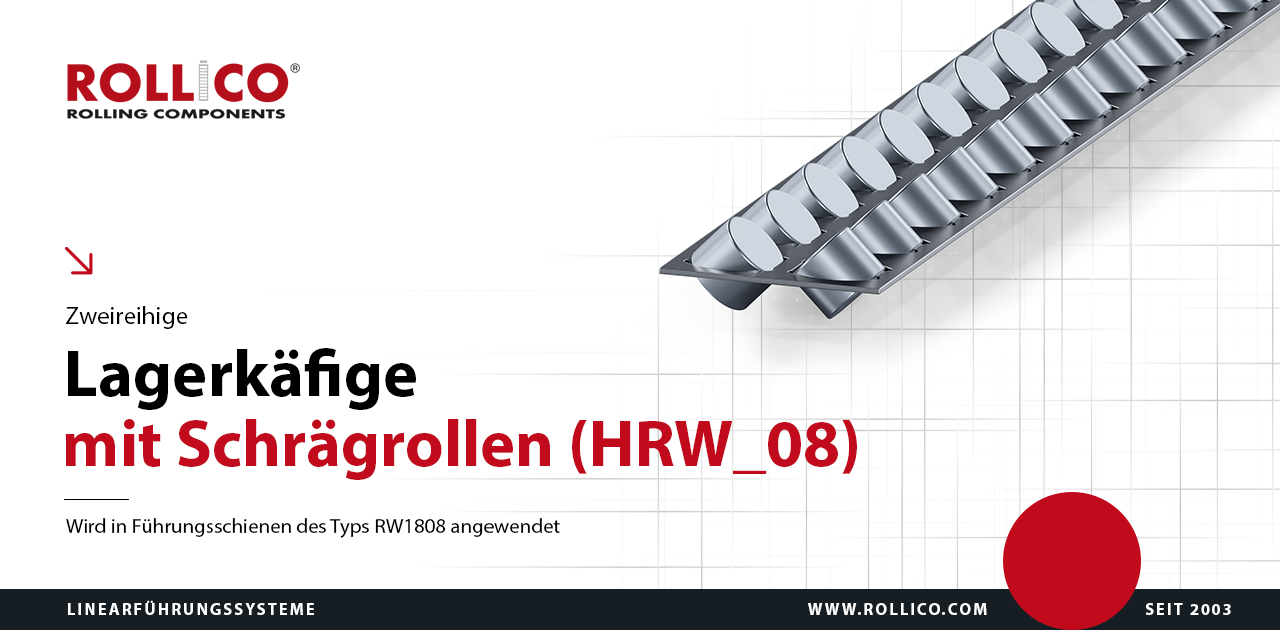

HRW08
Technische Zeichnung der HRW08-Linearkäfige
Tabela wymiarów koszyków łożyskowych HRW08
|
Durchmesser der Rollen
Ø |
Type/Symbol
|
Abmessungen
|
Tragfähigkeit *
|
Werkstoff und Gewicht [g]
|
||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
A
|
DW
|
t
|
d
|
e |
LK
max |
C
[N] |
CO
[N] |
RF
|
||
|
2.5
|
HRW 08
|
7.7
|
2.5
|
3.6
|
0.2
|
1.8 |
300
|
14800
|
36900
|
45.8
|
| *) - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „Fn” gemäß der Zeichnung. - Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Härte von 60 +/- 2 HRc und mit der Glätte der Fläche Ra<0.4. - Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Lagernadeln im Käfig - Längentoleranz LK +0/-t - Ze - Anzahl der Wälzkörper pro Reihe in einem Käfigelement; Gewicht für die Länge (L) von 1000mm |
||||||||||
F Stahl
