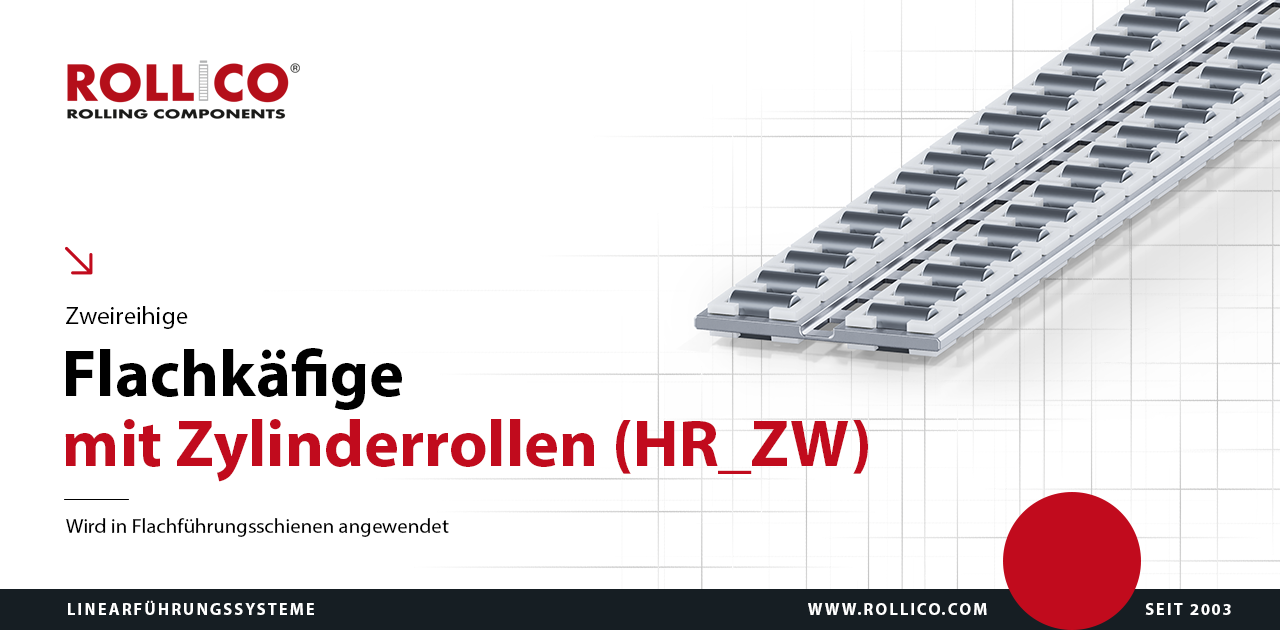

Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
Ausgeführt aus den Leichtmetallprofile – Aluminium (Al)xund Polyamideinlagen
Hohe Präzision und Standfestigkeit bei kleinem Eigengewicht (Aluminium)
Bestimmt für erschwerte Arbeitsbedingungen oder bei großen Belastungen und Beschleunigungen
Betriebstemperatur bis zu 120°C
Technische Zeichnung der HR_ZW-Linearlagerkäfige
Maßtabelle der HR_ZW-Linearlagerkäfige
Durchmesser
der Rollen
Ø
Typ
/Symbol
Abmessungen
Tragfähigkeit *
Konstruktionsgröße
A
DW
LW
t
e
LK
max
C
[N]
CO
[N]
Ha
5
HR 50 ZW
24
5
5
10
6
2 000
50 500
101 600
24.4+0.2
7
HR 70 ZW
40
7
10
13
8
2 000
112 800
228 400
40.5+0.2
10
HR 100 ZW
55
10
14
17
10
2 000
188 400
348 300
55.5+0.2
*) - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Härte von 60 +/- 2 HRc und mit der Glätte der Fläche Ra<0,4.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Lagernadeln im Käfig
- Längentoleranz LK +0/-t
Gewichtstabelle der HR_ZW-Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/Symbol
Aluminium
HR 50 ZW
215
HR 70 ZW
602
HR 100 ZW
1233
AlAluminium
