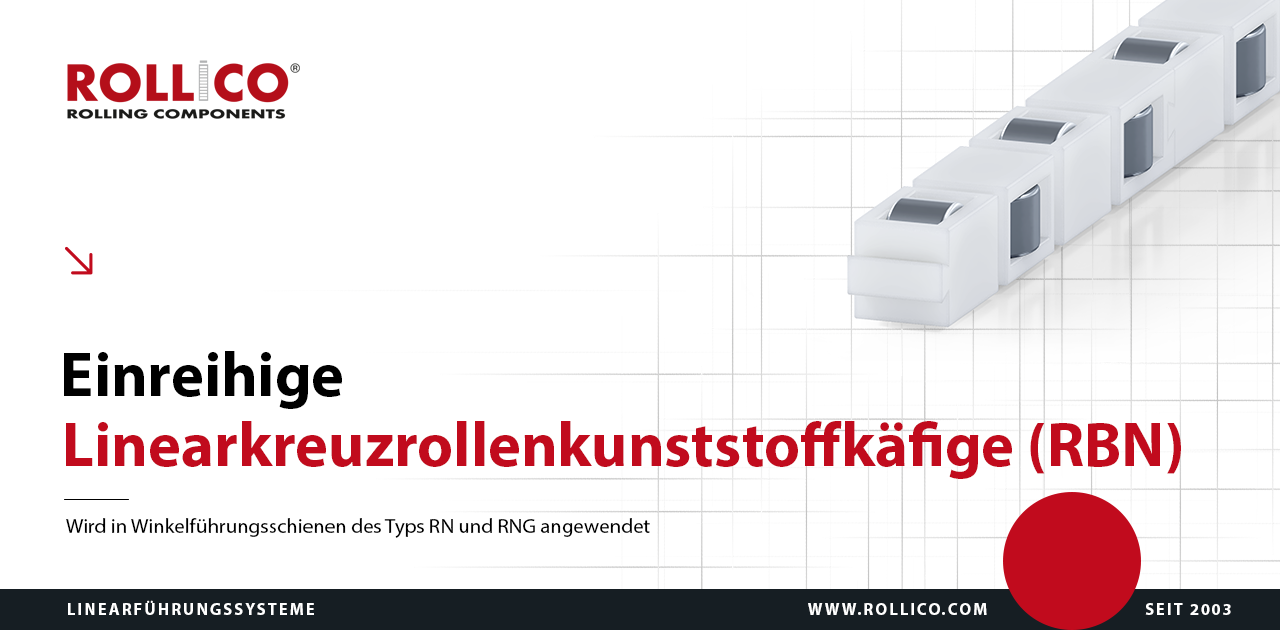

Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
Für RN-, RNG-, NG-, LWRE- und anderen Linearführungen
Wälzkörper (Rollen) gehalten, gekreuzt angeordnet
Betriebstemperatur und Formbeständigkeit bis zu 105°C
Lieferung: Einbaufertig oder als Meterware
Technische Zeichnung der RBN-Linearlagerkäfige
Maßtabelle der RBN-Linearlagerkäfige
Durchmesser der Rollen
Ø
Typ/Symbol
Abmessungen
Länge
Tragfähigkeit *
DW
t
Lk1
[mm]
C
[N]
CO
[N]
4.5
RBN4
4.5
6.5
27
850
1250
6.5
RBN6
6.5
8.5
34
1800
2600
*) - Die Tragfähigkeit für 1 Kugel mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Oberflächengüte von Ra<0.4.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Wälzkörper im Käfig
- Längentoleranz LK +0/-t
Gewichtstabelle der RBN-Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/symbol
Kunststoff
RBN4
37
RBN6
117
