Płaskie krzyżowe koszyki liniowe z tworzywa sztucznego z wałkami łożyskowymi

Opis:

Wykonane ze tworzywa sztucznego.
Współpracują z prowadnicami liniowymi typu R, RD, GR, LWR i innymi.
System zapobiegający wypadaniu wałków z koszyka.
Temperatura pracy do 105°C.
Znajdują zastosowanie w automatyce, maszynach przemysłowych, mechanice precyzyjnej, optomechanice.

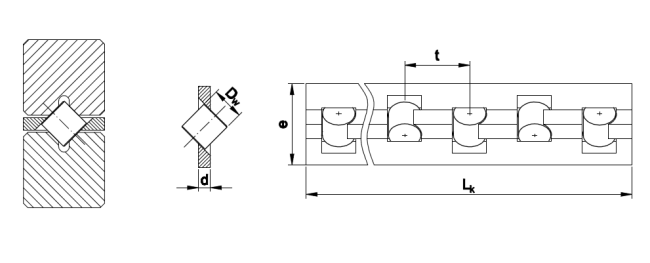

Średnica wałka Ø	Typ/symbol	Wymiary				Nośność *
Średnica wałka Ø	Typ/symbol	D_W	t	e	d	C [N]	C_O [N]
1,5	RRK1	1,5	3	3,5	0,45	36	58
2	RRK2	2	4	5	0,75	54	68
3	RRK3	3	5	7	1	132	160
6	RRK6	6	8,5	14	2,5	585	680
9	RRK9	9	14	20	3,5	1700	1830
12	RRK12	12	16	25	4,5	3000	3050
*) - Nośność dla 1 wałka z siłą nacisku „F” zgodnie z rysunkiem. - Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4. - Podstawą obliczeń nośności koszyków jest ilość wałków łożyskowych zawartych w koszyku. - Tolerancja długości koszyka +0/-t

Tabela ciężaru koszyków (dla koszyka o długości 100 wałków) [g]
Typ/symbol
RRK1	2,42
RRK2	6,0
RRK3	16,8
RRK6	160
RRK9	549,8
RRK12	1209,4
