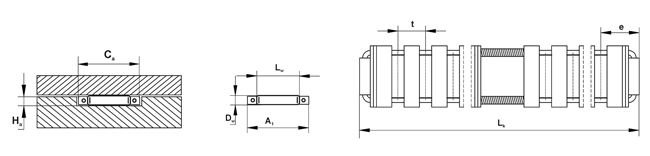

Плоские однорядные линейные сепараторы с игольчатыми подшипниковыми роликами и сокращением колебаний |
| |
|
| |
- Выполнены из латунных элементов (Ms).
- Высокая точность и прочность.
- Предназначены для работы в трудных условиях, а также для больших нагрузок и ускорений.
- Температура работы до 150°C.
- Имеют систему сокращении вибрации.
|
 |
|
|
| |
Диаметр
игольчатых роликов
Ø |
Тип/символ |
Размеры |
Грузоподъёмность * |
Конструктивный размер |
Демпфирующая сила |
A1 |
e |
DW |
LW |
t
|
LK
max |
C
[N] |
CO
[N] |
Ca |
Ha |
RS **
[N] |
2 |
HG 10 |
10 |
5,5 |
2 |
6,3 |
4,5 |
2 000 |
18 300 |
50 800 |
10,3+0,2 |
1,7 |
4,5 |
2,5 |
HG 15 |
15 |
5,75 |
2,5 |
9,8 |
5
|
2 000 |
31 700 |
88 700 |
15,3+0,2 |
2,2 |
8 |
3 |
HG 20 |
20 |
7 |
3 |
13,8 |
6 |
2 000 |
47 700 |
132 800 |
20,4+0,2 |
2,7 |
11 |
3,5 |
HG 25 |
25 |
7,75 |
3,5 |
17,8 |
7
|
2 000 |
61 300 |
165 700 |
25,4+0,2 |
3,2 |
14 |
*) - Грузоподъёмность для теоретической длины сепаратора 100 мм с силой нажима „F” в соответствии с рисунком.
- Грузоподъёмность относится к направляющим твёрдостью в 60 +/- 2 HRc и чистотой поверхности Ra<0,4.
- Основанием для вычисления грузоподъёмности сепараторов является количество игольчатых подшипниковых роликов, содержащихся в сепараторе
- Допуск на длину LK +0/-t
**) - Стандартная ценность для сепаратора 100 мм длиной. |
- Пример вычисления силы торможения для эффективной длины сепаратора  |
|
|
| |
Таблица веса сепараторов (для длины Lk=1000 мм) [г] |
Тип/символ |
Латунь |
HG 10 |
130 |
HG 15 |
230 |
HG 20 |
375 |
HG 25 |
560 |
|
 |
|
|
|
| |
|
|
|
;)
