Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.

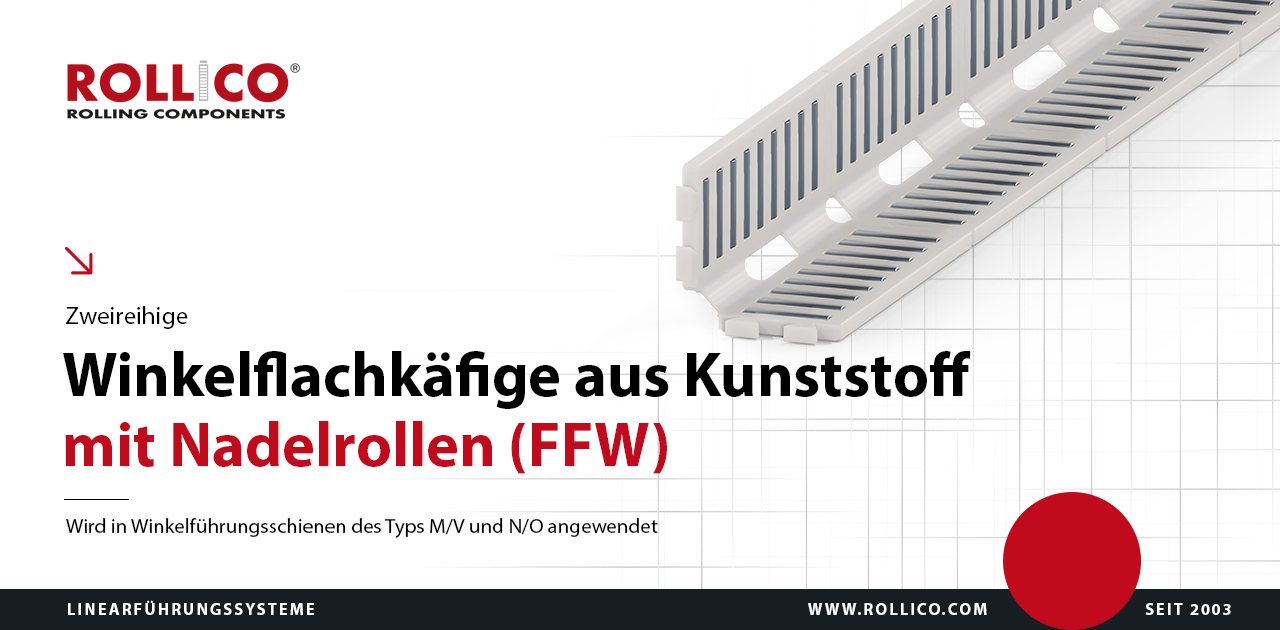

Zweireihige Winkelflachkäfige aus Kunststoff mit Nadelrollen
Ausgeführt aus Kunststoff.
Betriebstemperatur bis zu 120°C.
Die Käfigschenkel sind symmetrisch verzogen, rechtwinklig zueinander.
Anwendung unter anderem in den Führungsschienen des Typs "M" i "V", „RM”, „RV”, „N” und „O”.
Technische Zeichnung der FFW-Linearlagerkäfige
Maßtabelle der FFW-Linearlagerkäfige
Durchmesser
der Nadeln
Ø
Typ
/Symbol
Abmessungen
Tragfähigkeit *
A
DW
LW
a
LK
max
Ze
C
[N]
CO
[N]
2
FFW 2025
15
2
6.8
2
32
7
25 900
87 500
2.5
FFW 2535
20.5
2.5
9.8
2.4
45
8
39 600
130 500
3
FFW 3045
26
3
13.8
3
60
9
57 900
188 400
3.5
FFW 3555
31.5
3.5
17.8
3.2
75
10
78 400
250 800
*) - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Härte von 60 +/- 2 HRc und mit der Glätte der Fläche Ra<0.4.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Lagernadeln im Käfig
- Längentoleranz LK +0/-t
- Ze - Anzahl der Wälzkörper pro Reihe in einem Käfigelement.
Gewichtstabelle der FFW-Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/symbol
Kunststoff
FFW 2025
94
FFW 2535
182
FFW 3045
315
FFW 3555
464
