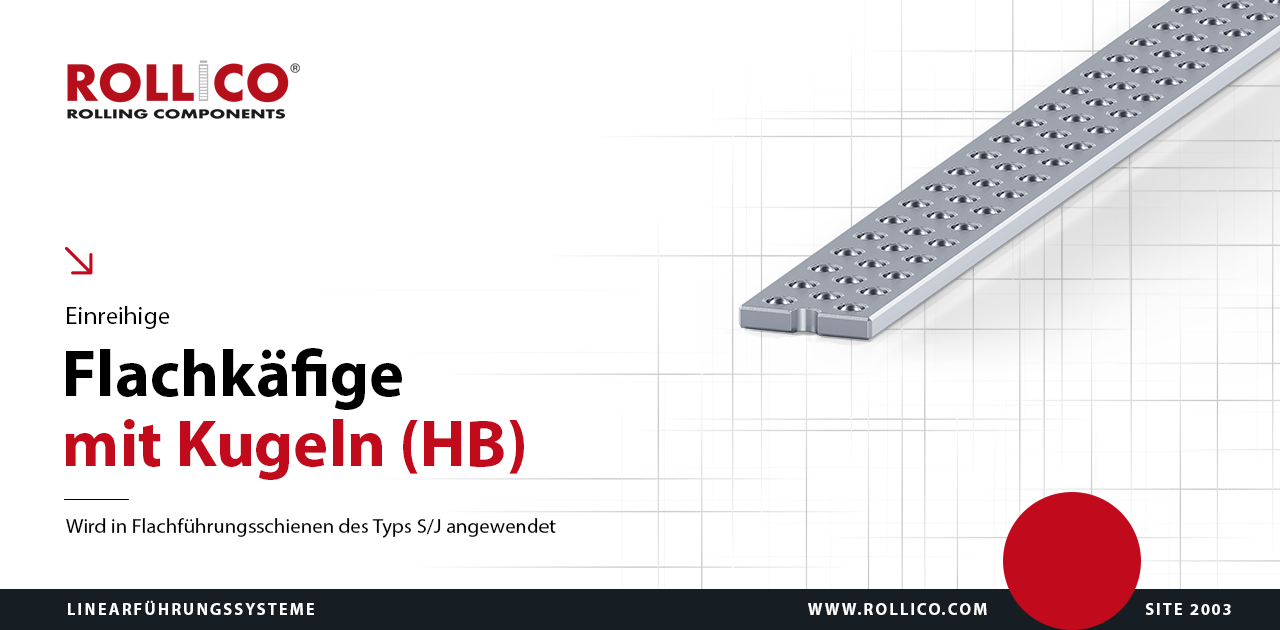

Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
Ausgeführt aus den Leichtmetallprofile – Aluminium (Al)
Hohe Präzision und Standfestigkeit
Bestimmt für Präzisionsmaschinen und -geräte, die sich durch ausgezeichnete Qualität des Hubs auszeichnen
Betriebstemperatur bis zu 150°C
Technische Zeichnung der HB-Linearlagerkäfige
Maßtabelle der HB-Linearlagerkäfige
Durchmesser
der Kugeln
Ø
Typ
/Symbol
Abmessungen
Tragfähigkeit *
Konstruktionsgröße
A
DW
e
t
LK
max
C
[N]
CO
[N]
Ha
2.5
HB 2515
15
2.5
4.5
3
2 000
3 230
2 920
15.3+0.2
3.0
HB 3015
15
3
3.5
3.5
2 000
4 210
3 540
15.3+0.2
3.0
HB 3020
20
3
4
3.5
2 000
5 150
4 720
20.3+0.2
3.0
HB 3023
23
3
5.5
3.5
2 000
5 150
4 720
23.4+0.2
4.0
HB 4025
25
4
5
5
2 000
7 630
5 910
25.4+0.2
*) - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Härte von 60 +/- 2 HRc und mit der Glätte der Fläche Ra<0,4.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Lagernadeln im Käfig
- Längentoleranz LK +0/-t
Gewichtstabelle der HB-Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/symbol
Aluminium
HB 2515
95
HB 3015
120
HB 3020
167
HB 3023
187
HB 4025
250
