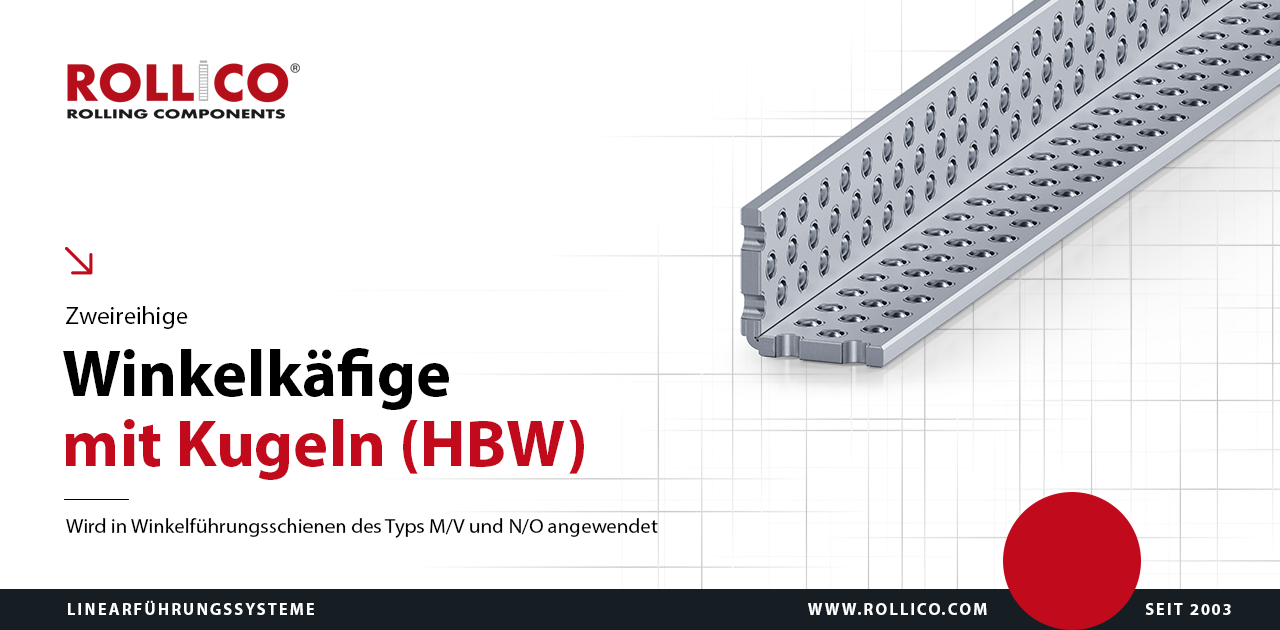

Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
Ausgeführt aus den Leichtmetallprofile – Aluminium (Al)
Hohe Präzision und Standfestigkeit
Bestimmt für Präzisionsmaschinen und -geräte, die sich durch ausgezeichnete Qualität des Hubs auszeichnen
Betriebstemperatur bis zu 120°C
Technische Zeichnung der HBW-Linearlagerkäfige
Maßtabelle der HBW-Linearlagerkäfige
Durchmesser
der Kugeln
Ø
Typ/Symbol
Abmessungen
Tragfähigkeit *
A
DW
e
f
t
LK
max
C
[N]
CO
[N]
3
HBW 3x18x18
18
3
3.5
6.5
3.5
1 000
5 970
5 020
3
HBW 3x23x23
23
3
4
7
3.5
1 000
7 300
6 690
*) - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Härte von 60 +/- 2 HRc und mit der Glätte der Fläche Ra<0,4.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Lagernadeln im Käfig
- Längentoleranz LK +0/-t
Gewichtstabelle der HBW-Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/Symbol
Aluminium
HBW 3x18x18
300
HBW 3x23x23
480
AlAluminium
Präzision
Sortiertoleranz
bis zu 0,5 µm
