Linearlagerkäfige - HW

Linearlagerkäfige

Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.

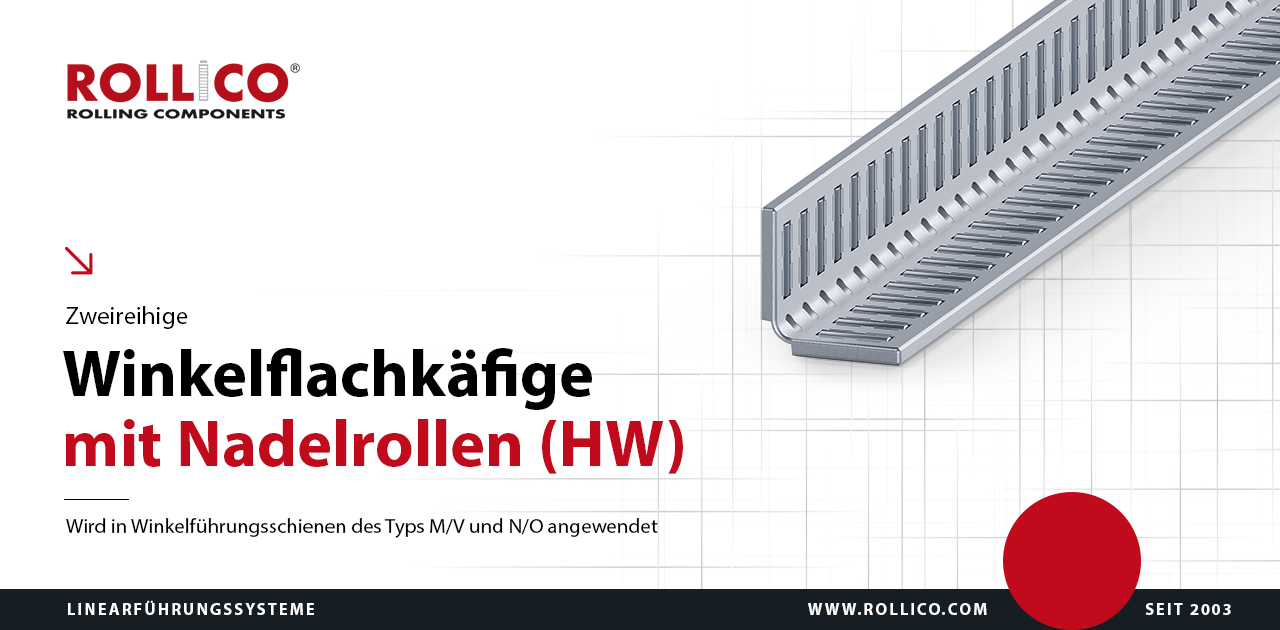

Zweireihige Winkelflachkäfige mit Nadelrollen

Technische Zeichnung der HW-Linearlagerkäfige

Maßtabelle der HW-Linearlagerkäfige

Durchmesser
der Nadeln
Ø
Typ/symbol
Abmessungen Tragfähigkeit *
A
DW
LW
t
e
LK
max
C
[N]
CO
[N]
2
HW 10
11
2
4.8
4
3
2 000
21 400
68 700
2
HW 15
14
2
6.8
4.5
3.5
2 000
26 200
88 900
2
HW 16
16
2
8.8
3.8
2.8
2 000
36 900
138 100
2.5
HW 20
19
2.5
9.8
5.5
4
2 000
40 300
133 500
3
HW 25
25
3
13.8
6
4.5
2 000
62 900
209 400
3.5
HW 30
31
3.5
17.8
7
5
2 000
82 700
268 700
3.5
FFW3.5
17.25
3.5
7.8
8
5
2 000
38 700
101 200
*)  - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „F” gemäß der Zeichnung.
     - Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Härte von 60 +/- 2 HRc und mit der Glätte der Fläche Ra<0,4.
     - Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Lagernadeln im Käfig
     - Längentoleranz LK +0/-t

Gewichtstabelle der HW-Linearlagerkäfige

Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/symbol
Aluminium
Stahl
Messing
HW 10
105
219
230
HW 15
138
289
306
HW 16
190
-
390
HW 20
239
471
499
HW 25
408
756
798
HW 30
598
1117
1178
FFW3,5
-
-
711
AlAluminium
Ms Messing
F Stahl
