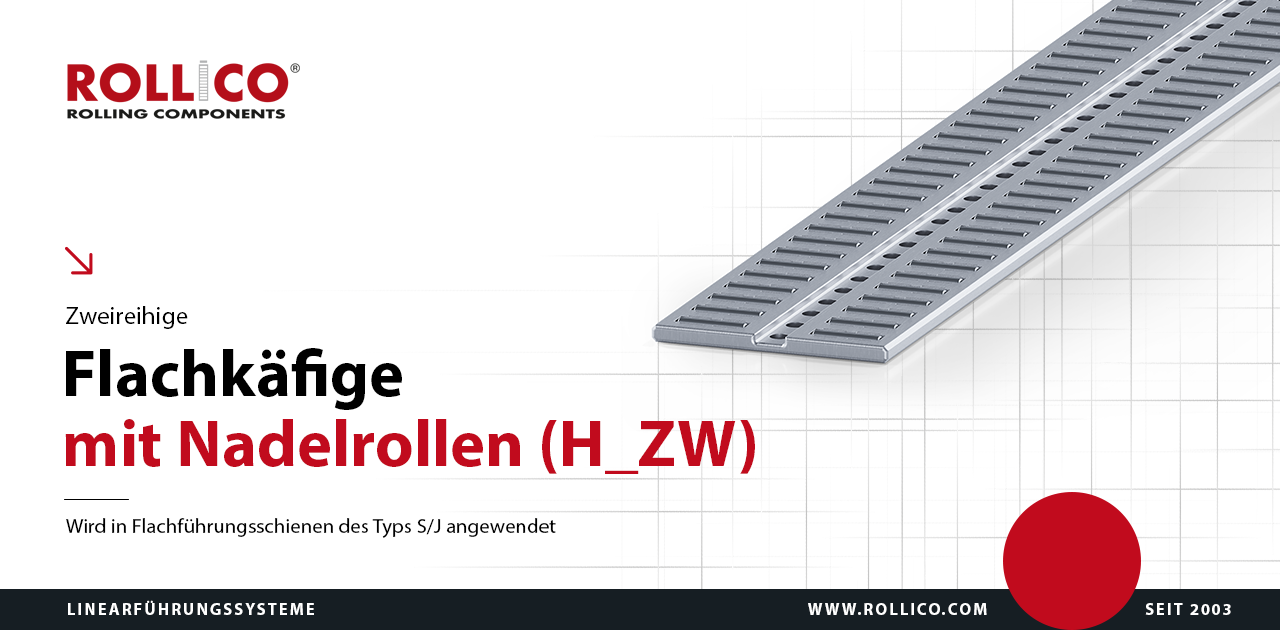

Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
Ausgeführt aus Leichtmetallprofilen – Aluminium (Al), Messing (Ms), oder Stahl (F)
Hohe Präzision und Standfestigkeit bei kleinem Eigengewicht (Aluminium)
Bestimmt für erschwerte Arbeitsbedingungen oder bei großen Belastungen und Beschleunigungen
Betriebstemperatur bis zu 150°C
Technische Zeichnung der H_ZW-Linearlagerkäfige
Maßtabelle der H_ZW-Linearlagerkäfige
Durchmesser
der Nadeln
Ø
Typ/symbol
Abmessungen
Tragfähigkeit *
Konstruktionsgröße
A
DW
LW
t
e
LK
max
C
[N]
CO
[N]
Ha
2
H 19 ZW
19.2
2
4.8
4
3
2 000
30 300
97 200
19.6+0.2
2
H 24 ZW
24
2
6.8
4.5
3.5
2 000
37 000
125 700
24.4+0.2
2
H 30 ZW
30
2
8.8
3.8
2.8
2 000
52 200
194 700
30.5+0.2
2.5
H 34 ZW
33.5
2.5
9.8
5.5
4
2 000
57 000
188 800
34.0+0.2
3
H 44 ZW
44
3
13.8
6
4.5
2 000
88 900
296 100
44.5+0.2
3.5
H 55 ZW
55
3.5
17.8
7
5
2 000
117 000
380 000
55.5+0.2
*) - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Härte von 60 +/- 2 HRc und mit der Glätte der Fläche Ra<0.4.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Lagernadeln im Käfig
- Längentoleranz LK +0/-t
Gewichtstabelle der H_ZW-Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/Symbol
Aluminum
Stahl
Messing
H 19 ZW
105
219
230
H 24 ZW
138
289
306
H 30 ZW
190
-
390
H 34 ZW
239
471
499
H 44 ZW
408
756
798
H 55 ZW
598
1117
1178
AlAluminium
Ms Messing
F Stahl
