Mechanizmy rolowane
Precyzyjne elementy przenoszenia ruchu, zapewniające wysoka trwałość. Dzięki technologii walcowania stanowią ekonomiczne rozwiązanie w automatyce, CNC i maszynach przemysłowych.
Nakrętki
Nakrętka stanowi kluczowy element systemu śrubowo-tocznego współpraujący ze śrubą w celu przekształcenia ruchu obrotowego w liniowy. Jej wenętrzna geometria zawiera bieżnie toczne, po których poruszają się kulki. Umożliwia to płynne i precyzyjne prowadzenie przy minimalnym tarciu, co przekłada się na wysoką precyzję i dokładność pozycjonowania jak również na cichą pracę i długą żywotność całego mechanizmu.

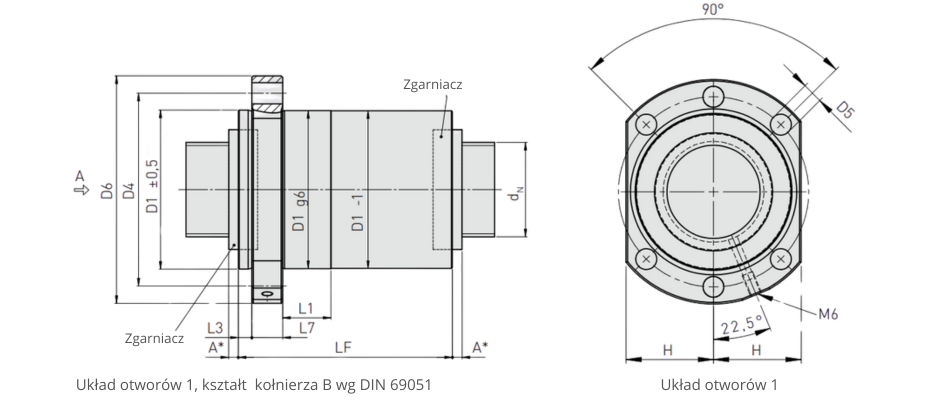

Nakrętki kołnierzowe na tulei montażowej (układ otworów 1)
Typoszereg 2446
Pojedyncza nakrętka kołnieżowa z zewnętrznym systemem zawracania kulek przez pokrywę czołową, obustronne zgarniacze, dwu- lub wielozwojna.
Typoszereg 3446
Pojedyncza nakrętka kołnierzowa z zwenętrznym pełnym przekierowaniem kulek o dużej prędkości, obustronne zgarniacze, dwu- lub wielozwojna
Typoszereg 8436
Pojedyncza nakrętka kołnierzowa z listwą kierunkową, obustronne zgarniacze.
|
Typ
|
Skok P [mm]
|
Średnica nominalna dN [mm]
|
Średnica kulek dw [mm]
|
Liczba obiegów [i]
|
Nośność dynamiczna Ca [kN]*
|
Nośność statyczna C0a [kN]*
|
Układ otworów
|
LF [mm]
|
Ø D1 g6 [mm]
|
L1 [mm]
|
Ø D4 [mm]
|
Ø D5 [mm]
|
Ø D6 [mm]
|
L7 [mm]
|
L3 [mm]
|
H [mm]
|
|
8435/5.16.3,5.3
|
5
|
16
|
3,5
|
3
|
10,1
|
12
|
1
|
46
|
28
|
10
|
38
|
5,5
|
48
|
10
|
6
|
20
|
|
2446/10.16.3,5.6
|
10
|
16
|
3,5
|
3+3
|
19,6
|
27,4
|
1
|
44
|
32
|
16
|
42
|
5,5
|
52
|
10
|
12
|
20
|
|
8436/5.20.3,5.3
|
5
|
20
|
3,5
|
3
|
12,1
|
16,7
|
1
|
46
|
36
|
10
|
47
|
6,6
|
58
|
10
|
6
|
22
|
|
2446/10.20.3,5.6
|
10
|
20
|
3,5
|
3+3
|
22,8
|
36,5
|
1
|
49
|
36
|
10
|
47
|
6,6
|
58
|
10
|
7
|
22
|
|
2446/20.20.3,5.4
|
20
|
20
|
3,5
|
2+2
|
14,7
|
22,4
|
1
|
57
|
36
|
10
|
47
|
6,6
|
58
|
10
|
7
|
22
|
|
8436/5.25.3,5.3
|
5
|
25
|
3,5
|
3
|
13,7
|
21,5
|
1
|
46
|
40
|
10
|
51
|
6,6
|
62
|
10
|
6
|
24
|
|
2446/10.25.3,5.6
|
10
|
25
|
3,5
|
3+3
|
25,2
|
45,4
|
1
|
49
|
40
|
16
|
51
|
6,6
|
62
|
10
|
7
|
24
|
|
2446/20.25.3,5.4
|
20
|
25
|
3,5
|
2+2
|
17,1
|
29,5
|
1
|
57
|
40
|
10
|
51
|
6,6
|
62
|
10
|
7
|
24
|
|
2446/25.25.3,5.4
|
25
|
25
|
3,5
|
2+2
|
16,7
|
29
|
1
|
66
|
40
|
16
|
51
|
6,6
|
62
|
10
|
7
|
24
|
|
8436/5.32.3,5.4
|
5
|
32
|
3,5
|
4
|
20,4
|
39,8
|
1
|
53
|
50
|
10
|
65
|
9
|
80
|
12
|
6
|
31
|
|
8436/10.32.6.3
|
10
|
32
|
6
|
3
|
30,8
|
45,6
|
1
|
72
|
50
|
16
|
65
|
9
|
80
|
12
|
7
|
31
|
|
3446/20.32.6.4
|
20
|
32
|
6
|
2+2
|
39,3
|
63,6
|
1
|
68
|
56
|
20
|
71
|
9
|
86
|
14
|
7
|
32,5
|
|
3446/32.32.6.2
|
32
|
32
|
6
|
1+1
|
18,2
|
26,5
|
1
|
60+2x5**
|
56
|
20
|
71
|
9
|
86
|
14
|
7+5**
|
32,5
|

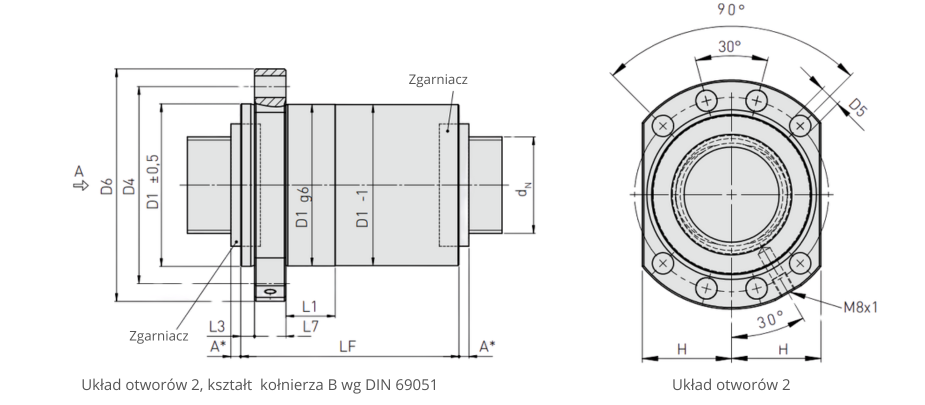

Nakrętki kołnierzowe na tulei montażowej (układ otworów 2)
Typoszereg 3446
Pojedyncza nakrętka kołnierzowa z zewnętrznym pełnym przekierowaniem kulek o dużej prędkości, obustronne zgarniacze, dwu- lub wielozwojna
Typoszereg 8436
Pojedyncza nakrętka kołnierzowa z listwą kierunkową, obustronne zgarniacze, dwu- lub wielozwojna
Typoszereg 8446
Pojedyncza nakrętka kołnierzowa z listwami kierunkowymi, obustronne zgarniacze, dwu- lub wielozwojna
|
Typ
|
Skok P [mm]
|
Średnica nominalna dN [mm]
|
Średnica kulek dw [mm]
|
Liczba obiegów [i]
|
Nośność dynamiczna Ca [kN]*
|
Nośność statyczna C0a [kN]*
|
Układ otworów
|
LF [mm]
|
Ø D1 g6 [mm]
|
L1 [mm]
|
Ø D4 [mm]
|
Ø D5 [mm]
|
Ø D6 [mm]
|
L7 [mm]
|
L3 [mm]
|
H [mm]
|
|
8436/5.40.3,5.5
|
5
|
40
|
3,5
|
5
|
27,5
|
63,6
|
2
|
60
|
63
|
10
|
78
|
9
|
93
|
14
|
6
|
35
|
|
8436/10.40.7,5.4
|
10
|
40
|
7,5
|
4
|
59
|
95,1
|
2
|
84
|
63
|
16
|
78
|
9
|
93
|
14
|
7
|
35
|
|
3446/20.40.6.6
|
20
|
40
|
6
|
3+3
|
64,9
|
126,3
|
2
|
89
|
63
|
20
|
78
|
9
|
93
|
14
|
19,5
|
35
|
|
3446/40.40.7,5.4
|
40
|
40
|
7,5
|
2+2
|
59
|
96,6
|
2
|
107
|
70
|
25
|
85
|
9
|
100
|
14
|
21
|
37,5
|
|
8436/10.50.7,5.4
|
10
|
50
|
7,5
|
4
|
67,4
|
124,3
|
2
|
86
|
75
|
16
|
93
|
11
|
110
|
16
|
7
|
42,5
|
|
8446/20.50.7,5.6
|
20
|
50
|
7,5
|
3+3
|
84
|
154,4
|
2
|
90
|
75
|
16
|
93
|
11
|
110
|
16
|
22
|
42,5
|
|
8436/10.63.7,5.5
|
10
|
63
|
7,5
|
5
|
91,8
|
201,1
|
2
|
98
|
90
|
16
|
108
|
11
|
125
|
18
|
7
|
47,5
|
|
3446/20.63.7,5.6
|
20
|
63
|
7,5
|
3+3
|
107,6
|
249,1
|
2
|
91
|
95
|
25
|
115
|
13,5
|
135
|
20
|
24
|
50
|
|
8436/10.80.7,5.6
|
10
|
80
|
7,5
|
6
|
123,8
|
328,6
|
2
|
110
|
105
|
16
|
125
|
13,5
|
145
|
20
|
7
|
55
|
|
*Nośności wymienione w tym miejscu obowiązują dla klasy dokładności T5. |
||||||||||||||||

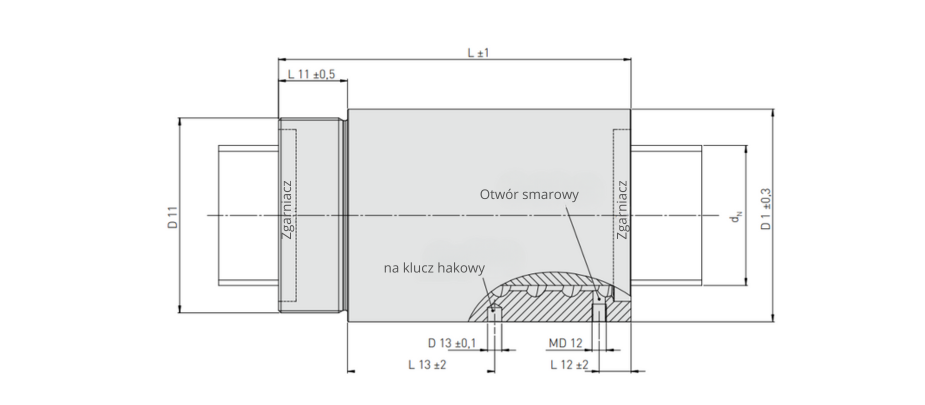

Nakrętki z gwintem mocującym na tulei montażowej
Typoszereg 8132
Nakrętka z gwintem mocującym z listwą kierunkową, obustronne zgarniacze
Typoszereg 8142
Nakrętka z gwintem mocującym z listwami kierunkowymi, obustronne zgarniacze, dwu- lub wielozwojna
|
Typ
|
Skok P [mm]
|
Średnica nominalna dN [mm]
|
Średnica kulek dw [mm]
|
Liczba obiegów [i]
|
Nośność dynamiczna Ca [kN]*
|
Nośność statyczna C0a [kN]*
|
L [mm]
|
D1 [mm]
|
L11 [mm]
|
D11 [mm]
|
L12 [mm]
|
D12 [mm]
|
L13 [mm]
|
D13 [mm]
|
|
8132/5.16.3,5.4
|
5
|
16
|
3,5
|
4
|
12,9
|
16
|
57,5
|
32
|
16,5
|
M30x1,5
|
10,5
|
M6x1
|
22
|
4
|
|
8132/5.20.3,5.4
|
5
|
20
|
3,5
|
4
|
15,5
|
22,3
|
57,5
|
38
|
16,5
|
M35x1,5
|
10,5
|
M6x1
|
22
|
4
|
|
8132/5.25.3,5.5
|
5
|
25
|
3,5
|
5
|
21,2
|
35,9
|
63,5
|
42
|
17
|
M40x1,5
|
10,5
|
M6x1
|
23
|
4
|
|
8142/10.25.3,5.4
|
10
|
25
|
3,5
|
2+2
|
16,1
|
25,5
|
61
|
42
|
17
|
M40x1,5
|
12
|
M6x1
|
21
|
4
|
|
8132/5.32.3,5.5
|
5
|
32
|
3,5
|
5
|
24,8
|
49,7
|
65,5
|
52
|
19
|
M48x1,5
|
10,5
|
M6x1
|
23
|
5
|
|
8132/10.32.6.4
|
10
|
32
|
6
|
4
|
39,4
|
60,8
|
85
|
52
|
19
|
M48x1,5
|
12
|
M6x1
|
43
|
5
|
|
8132/5.40.3,5.5
|
5
|
40
|
3,5
|
5
|
27,5
|
63,6
|
67,5
|
58
|
19
|
M56x1,5
|
12
|
M8x1
|
22,5
|
5
|
|
8132/10.40.7,5.5
|
10
|
40
|
7,5
|
5
|
71,5
|
118,9
|
105,5
|
65
|
27
|
M60x2
|
13
|
M8x1
|
43
|
6
|
|
8132/10.50.7,5.6
|
10
|
50
|
7,5
|
6
|
95,6
|
186,5
|
118
|
78
|
29
|
M72x2
|
13
|
M8x1
|
53
|
6
|
|
8132/10.63.7,5.6
|
10
|
63
|
7,5
|
6
|
107,4
|
241,3
|
118
|
92
|
29
|
M85x2
|
13
|
M8x1
|
53
|
6
|
|
8132/10.80.7,5.6
|
10
|
80
|
7,5
|
6
|
123,8
|
238,6
|
126
|
120
|
34
|
M110x2
|
15,5
|
M8x1
|
53
|
8
|
