Monorail MR
System liniowy bazujący na profilowanych prowadnicach i wałeczkowych wózkach tocznych, zaprojektowany z myślą o aplikacjach wymagających dużej nośności oraz sztywności.
Akcesoria (wózki MR)
Akcesoria do wózków liniowych Monorail (MR)
Akcesoria do wózków Monorail MR firmy Schneeberger zapewniają niezawodna ochronę wydłużając żywotność systemów prowadzenia liniowego. Zgarniacze skutecznie usuwają zanieczyszczenia z powierzchni prowadnic, chroniąc tym samym elementy toczne wózków przed przedwczesnym zużyciem. Osłony harminijkowe i płytki smarujące dodatkowo zabezpieczają cały układ chroniąc go przed szkodliwym wpływem środowiska pracy oraz zapewniając stałe i równomierne smarowanie.
Płytki czołowe i zgarniacze

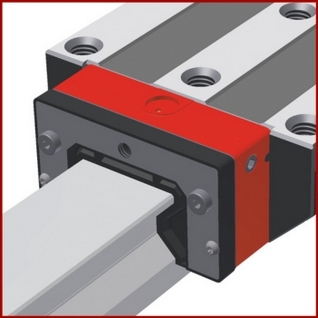

ZCV (dodatkowy zgarniacz z Vitonu)
Wykonane z Vitonu (fluoroelastomeru) dodatkowe zgarniacze ZCV zapewniają wózkom dodatkową ochronę podczas pracy w silnie zanieczyszczonych środowiskach oraz w kontakcie z agresywnymi chłodziwami. Ich elastyczność pozwala na przesuwanie ich po przekroju szyny, a tym samym na ich wymianę bez konieczności demontażu wózka z prowadnicy. Zgarniacze ZCV mogą być zastosowane również w połączeniu z metalowymi zgarniaczami ASM.
Kod zamówienia: ZCV xx (gdzie "xx" oznacza rozmiar wózka, np: 2xZCV65).

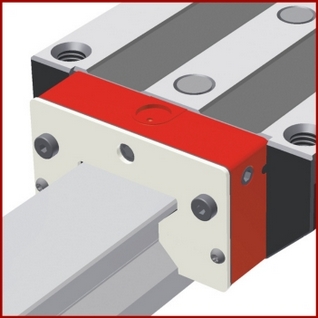

ASM (zgarniacz metalowy)
Metalowe zgarniacze ASM, wykonane ze stali nierdzewnej wykorzystywane są, gdy konieczne jest usuwanie duzych, luźnych cząsteczek brudu z prowadnicy. Szczelina promieniowa pomiędzy zgarniaczem ASM, a prowadnicą jest wówczas mniejsza niż w standardowym przednim panelu MR-4S dzięki czemu umienośliwiają utknięcie cząsteczek brudu. Metalowe zgarniacze ASM są szczególnie skuteczne w połączeniu z dodatkowymi zgarniaczami ZCV.
Kod zamówienia: ASM xx (gdzie "xx" oznacza rozmiar wózka, np: 2xASM65)

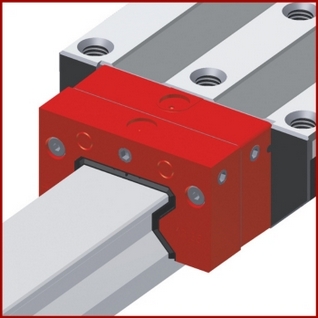

SPL (płytka smarująca)
Płytka smarująca SPL ma zastosowanie wszędzie tam, gdzie konieczne są długie okresy smarowania. Zintegrowany zbiornik oleju pozwala na automatyczne i równomierne smarowanie elementów tocznych przez dłuższy czas.
Idealnie sprawdzi się w suchym i czystym środowisku pracy. W aplikacjach, w któych cząsteczki brudu mogą wejść w kontakt z prowadnicami koniecznym jest zastosowanie również dosatkowych zgarniaczy ZCV.
Kod zamówienia: SPL xx-MR (gdzie "xx" oznacza rozmiar wózka, np: 2xSPL65-MR)
Elementy zestawu osłony harmonijkowej

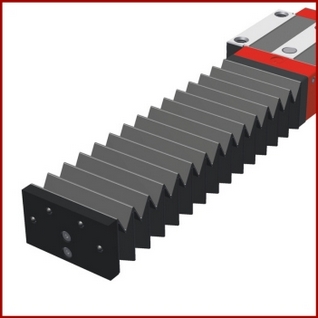

FBM (osłona harmonijkowa)
W standardzie osłona harmonijkowa dostępna jest dla rozmiarów MR25-MR65, jej celem jest zapewnienie dodatkowej ochrony przed pyłem i rozpsyskami wody. Osłona harmonijkowa wykonana jest z materiału syntetycznego pokrytego z obu stron tworzywem sztucznym. Osłona FBM pokrywa całą długość prowadnicy, a jej przekrój poprzeczny pasuje do płytki czołowej wózka. Do zamocowania osłony na wózku potrzebna jest płytka adaptacyjna ZPL, a do przymocowania jej do powierzchni czołowej szyny potrzebna jest płytka końcowa EPL.
Kod zamówienia: FBM xx-yy (gdzie "xx" oznacza rozmiar wózka, a "yy" oznacza liczbę fałd np: 1xFBM65-137)

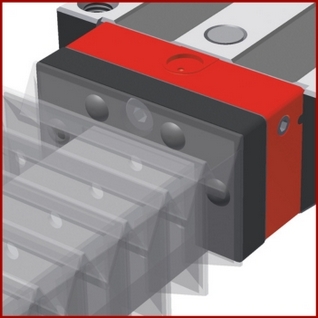

ZPL (płytka adaptacyjna osłony harmonijkowej FBM)
Płytka adaptacyjna ZPL służy do przymocowania ochrony harmonijkowej do wózka. Wykonana jest ona z anodyzowanego na czarno aluminium. W przypdaku rozmiary MR25 płytka adaptacyjna ZPL służy również do bocznego połączenia smarowania. Zewnetrzny kształt płytki odpowiada kształtowi płytki czołowej wózka, harmonijki oraz płytki końcowej ELP.
Kod zamówienia: ZPL xx (gdzie "xx" oznacza rozmiar wózka, np: 2xZPL65)

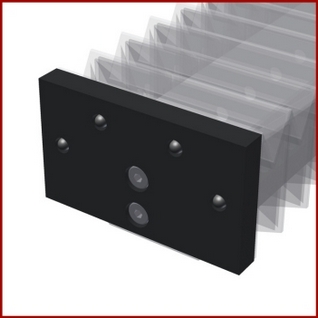

EPL (płytka końcowa osłony harmonijkowej)
Płytka końcowa osłony harmonijkowej służy do przymocowania ochrony do końca prowadnicy. Wykonana jest ona z anodyzowanego na czarno aluminium. Wymiary zewnetrzne płytki końcowej EPL odpowiadają wymiarom płytki czołowej wózka, harmonijki oraz płytki adaptacyjnej ZPL. W zestawie dostarcza się również 2 śruby mocujące.
Kod zamówienia: EPL xx(gdzie "xx" oznacza rozmiar wózka, np: 2xEPL65)
