Rolki toczne
Rolki toczne oraz śruby (osie) do rolek tocznych
LFZ/LFE

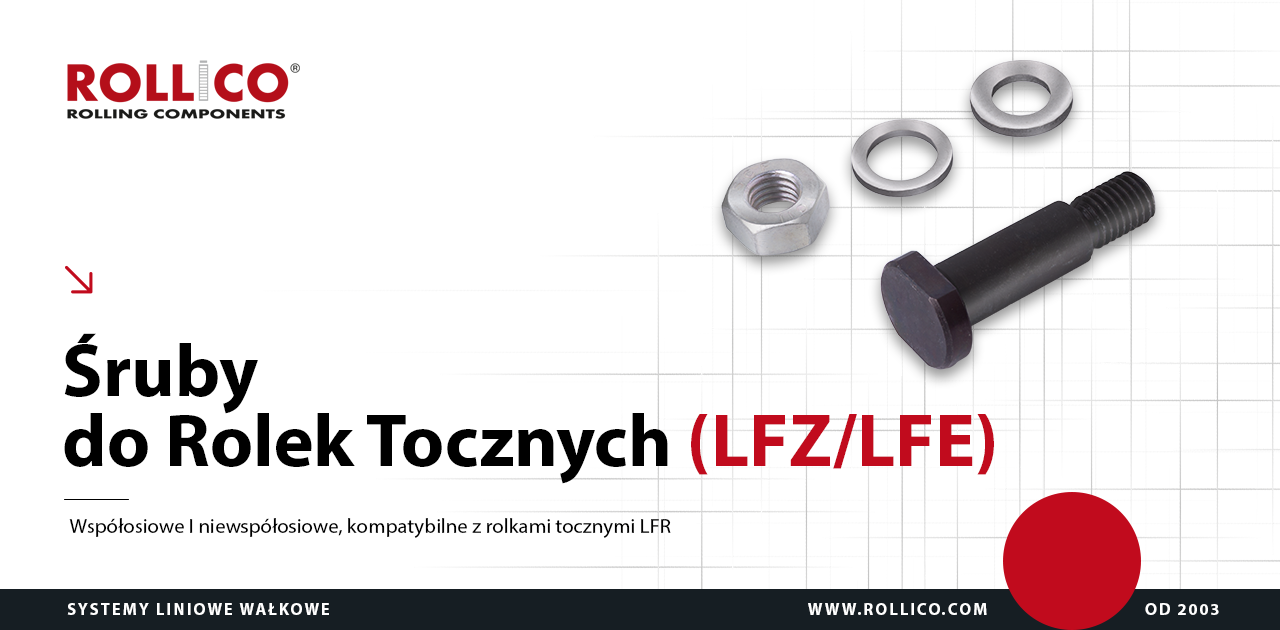

Śruby (osie) typu LFZ / LFE do rolek tocznych
LFZ - współosiowe
LFE - niewspółosiowe (do regulacji luzu)
LFZ - współosiowe
LFE - niewspółosiowe (do regulacji luzu)

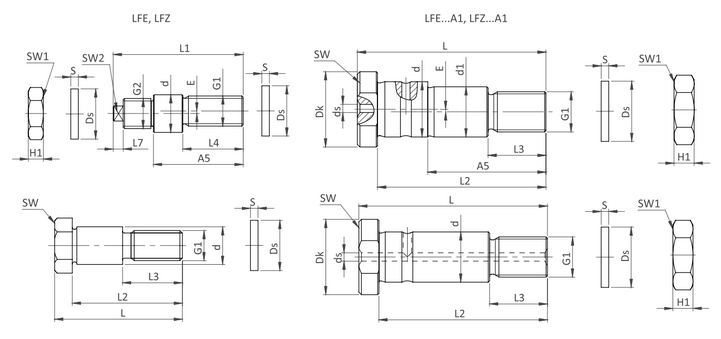

Rysunek techniczny śrub (osi) typu LFZ / LFE do rolek tocznych
Tabela wymiarów śrub (osi) typu LFZ / LFE do rolek tocznych
|
Typ
|
L
|
L1
|
L2
|
L3
|
L4
|
L7
|
A5
|
d
|
d1
|
Dk
|
G1
|
G2
|
H1
|
S
|
Ds
|
ds
|
E
|
SW
|
SW1
|
SW2
|
Masa
[g] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
LFZ5
LFE5 |
19,5
|
20,5
|
16
|
9,5
|
9
|
-
|
15
|
5
|
-
|
-
|
M4
|
M4
|
2,9
|
-
|
-
|
-
|
0,5
|
3
|
7
|
2
|
10
|
|
LFZ8
LFE8 |
28,3
|
33,2
|
24,3
|
15
|
13,7
|
3,5
|
22
|
8
|
-
|
-
|
M8
|
M8x0,75
|
4
|
1
|
14
|
-
|
1
|
12
|
13
|
5
|
20
|
|
LFZ12
LFE12 |
43
|
50
|
36
|
22
|
19,5
|
5
|
33,5
|
12
|
-
|
-
|
M10
|
M10
|
8,4
|
1,8
|
21
|
-
|
1
|
17
|
17
|
6
|
40
|
|
LFZ12/M12
LFE12/M12 |
50,8
|
57
|
43,8
|
24
|
24
|
5
|
41
|
12
|
-
|
-
|
M12
|
M12
|
6,5
|
1,8
|
19
|
-
|
1
|
17
|
17
|
6
|
60
|
|
LFZ15
LFE15 |
50,8
|
57
|
43,8
|
26
|
24
|
5
|
41
|
15
|
-
|
-
|
M12
|
M12
|
6,5
|
1,8
|
21
|
-
|
1
|
19
|
19
|
6
|
60
|
|
LFZ12x45A1
LFE12x45A1 |
50
|
-
|
45
|
16
|
-
|
-
|
30
|
12
|
10
|
20
|
M10x1,5
|
-
|
8
|
2
|
21
|
5,9
|
0,75
|
17
|
17
|
-
|
40
|
|
LFZ20x67A1
LFE20x67A1 |
75
|
-
|
67
|
23
|
-
|
-
|
45
|
20
|
17
|
30
|
M16x1,5
|
-
|
13
|
3
|
30
|
5,9
|
1
|
27
|
24
|
-
|
200
|
|
LFZ25x82A1
LFE25x82A1 |
92
|
-
|
82
|
30
|
-
|
-
|
57
|
25
|
22
|
40
|
M20x1,5
|
-
|
16
|
3
|
37
|
5,9
|
1
|
36
|
30
|
-
|
400
|
|
LFZ30x95A1
LFE30x95A1 |
107
|
-
|
95
|
32
|
-
|
-
|
67
|
30
|
27
|
45
|
M24x1,5
|
-
|
19
|
4
|
44
|
5,9
|
1
|
41
|
36
|
-
|
620
|
|
LFZ40x107A1
LFE40x107A1 |
117
|
-
|
107
|
42
|
-
|
-
|
72
|
40
|
36
|
55
|
M30x1,5
|
-
|
24
|
4
|
56
|
5,9
|
1
|
46
|
46
|
-
|
1100
|
|
LFZ40x115A1
LFE40x115A1 |
125
|
-
|
115
|
42
|
-
|
-
|
72
|
40
|
36
|
55
|
M30x1,5
|
-
|
24
|
4
|
56
|
5,9
|
1
|
46
|
46
|
-
|
1200
|
| Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki. | |||||||||||||||||||||
