Wózki Toczne
to na ogół kompaktowe moduły toczne, które w połączeniu z prowadnicami liniowymi eliminują problem ograniczonego skoku i zapewniają wysoką precyzję oraz równomierny rozkład obciążeń we wszystkich kierunkach.
RUSW4020
Informacje ogólne
Wózki liniowe RUSW wyposażone zostały w 2 niezależne obiegi wałków łożyskowych o płaszczyznach bieżni usytuowanych względem siebie pod kątem 90ºC. Wałki łożyskowe spięte są we wstępnie naprężone łańcuchy, a ich obiegi są całkowicie uszczelnione ze wszystkich stron przy pomocy gumowych zgarniaczy.
Jednostka recyrkulacyjna typu RUSW4020 przeznaczona jest do współpracy z prowadnicami liniowymi typu V4020, a zamawiana z dodatkowym oznaczeniem ".S", gwarantuje, że wymiary H i A4 w zestawie mieszczą się w przedziale tolerancji 5 µm.
Parametry
Temperatura pracy: od -30ºC do +90 ºC

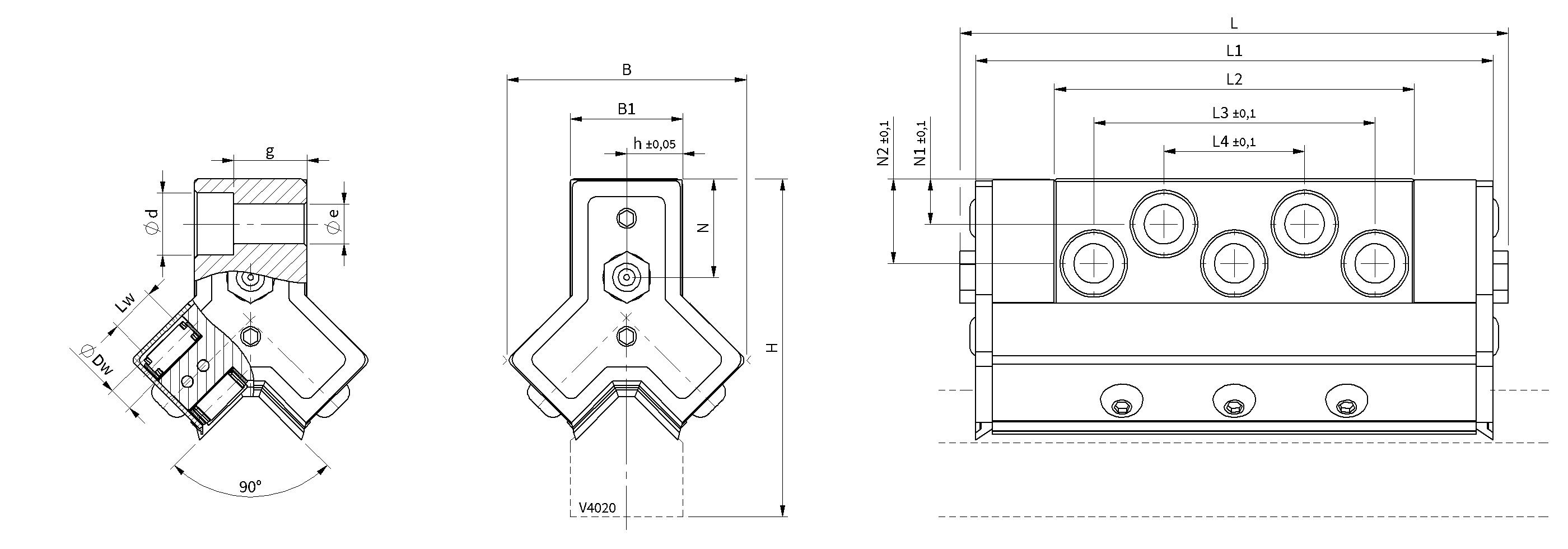

Rysunek techniczny jednostki recyrkulacyjnej typu RUSW4020
Tabela wymiarów jednostek recyrkulacyjnych RUSW4020
|
Typ
|
A
|
B
|
B1
|
L | L1 | L2 | L3 | L4 | h | N | N1 | N2 | d | e | g | Lw | Dw | C [N] |
C0 [N] |
Masa [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RUSW4020 |
60
|
42 | 20 | 97,5 | 92 | 64 | 50 | 25 | 10 | 17,5 | 8 | 15 | 11 | 7 | 13 | 8 | 43 | 50 000 | 125 000 | 0,47 |
| 1) Zgonie z DIN12-12,9; śruby M6 dokręcać z maksymalnym momentem 17 Nm | ||||||||||||||||||||
