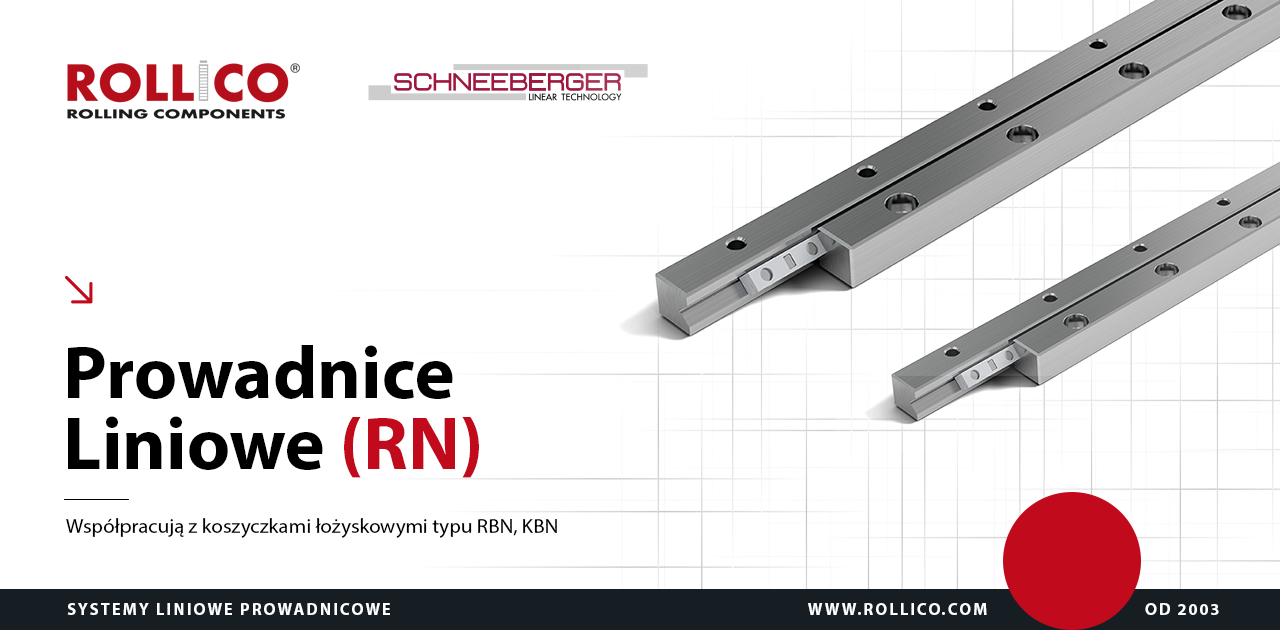

Prowadnice Liniowe
Prowadnice liniowe stanowią podstawę budowy tocznego łożyska liniowego. Mają zazwyczaj formę metalowej listwy z otworami mocującymi i bieżnią dla elementów tocznych. Bieżnia może być płaska lub profilowana. Głównym zadaniem prowadnic liniowych jest przeniesienie nacisku z części maszyny, do których są przykręcone na elementy toczne oraz zapewnienie elementom tocznym jak najlepszych warunków do poprawnej pracy.
RN
Informacje ogólne
Prowadnice liniowe typu RN mają wymiary zewnętrzne zgodne z prowadnicami liniowymi typu R. Również posiadają profil V, ale jest on w tym przypadku głębszy niż w prowadnicach R. Dzięki temu bieżnia prowadnicy styka się z elementem tocznym na większej powierzchni, co przekłada się na większą nośność łożyska przy zachowaniu tych samych gabarytów. Ponieważ szczelina pomiędzy prowadnicami RN jest mniejsza niż w przypadku prowadnic typu R, są one również odporniejsze na zanieczyszczenia. Prowadnice liniowe typu RN współpracują z koszyczkami łożyskowymi typu RBN oraz KBN.
W razie potrzeby prowadnice RN można wyposażyć od czoła w końcówki.
Prowadnice liniowe typu RN standardowo wykonane są ze stali narzędziowej 1.2842 o twardości mieszczącej się w przedziale 58-62 HRC. Dostępna jest również wersja nierdzewna, wykonana ze stali 1.4034, o twardości min. 54 HRC
Rysunek techniczny prowadnic typu RN
Tabela wymiarów prowadnic liniowych typu RN
|
Typ
|
Wymiary
|
Otwory Mocujące
|
Otwory czołowe
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
A
-0,3 |
B
|
Dw
|
J
|
L1
|
L2
|
N
|
d
|
e
|
f
|
g
|
e1
|
q
|
m
|
|
|
RN3
|
18 | 8 | 3 | 8,7 | 25 | 12,5 | 3,5 | 6 | M4 | 3,3 | 4,8 | M3 | 7 | 4,8 |
|
RN4
|
22 | 11 | 4,5 | 10,5 | 40 | 20 | 4,5 | 8 | M5 | 4,3 | 6,9 | M3 | 7 | 5,5 |
|
RN6
|
31 | 15 | 6,5 | 14,8 | 50 | 25 | 6 | 9,5 | M6 | 5,2 | 9,8 | M5 | 9 | 7,5 |
|
RN9
|
44 | 22 | 9 | 21,1 | 100 | 50 | 9 | 10,5 | M8 | 6,8 | 15,8 | M6 | 9 | 11,5 |
|
RN12
|
58 | 28 | 12 | 27,6 | 100 | 50 | 12 | 13,5 | M10 | 8,5 | 19,8 | M8 | 12 | 15 |
Tabela dostępnych długości i akcesoriów dla prowadnic typu RN
|
Typ
|
L
Standardowe długości |
L
max |
Koszyk łożyskowy
|
Końcówka
|
Śruba mocująca
|
|---|---|---|---|---|---|
|
RN3
|
050 075 100 125 150 175 200 225 250 275 300 | 700 | KBN3 | GAN3 | GD3 |
|
RN4
|
080 120 160 200 240 280 320 360 400 | 700 | RBN4 KBN4 | GAN4 | GD4 |
|
RN6
|
100 150 200 250 300 250 400 450 500 | 1500 | RBN6 KBN6 | GA6 | GD6 |
|
RN9
|
200 300 400 500 600 700 800 | 1500 | KBN9 | GA9 | GD9 |
|
RN12
|
200 300 400 500 600 700 800 900 1000 | 1500 | KBN12 | GA12 | GD12 |
