Prowadnice Liniowe
Prowadnice liniowe stanowią podstawę budowy tocznego łożyska liniowego. Mają zazwyczaj formę metalowej listwy z otworami mocującymi i bieżnią dla elementów tocznych. Bieżnia może być płaska lub profilowana. Głównym zadaniem prowadnic liniowych jest przeniesienie nacisku z części maszyny, do których są przykręcone na elementy toczne oraz zapewnienie elementom tocznym jak najlepszych warunków do poprawnej pracy.
J/S
Informacje ogólne
Prowadnice typu J/S przeznaczone są do pracy z dużymi obciążeniami. W prowadnicach tych pracują płaskie koszyki łożyskowe igiełkowe, wałeczkowe lub kulkowe, jedno- lub dwurzędowe.
W razie potrzeby prowadnice typu J/S można wyposażyć od czoła w końcówki oraz zgarniacze.
Prowadnice liniowe typu J/S standardowo wykonane są ze stali narzędziowej 1.2842 o twardości mieszczącej się w przedziale 58-62 HRC. Dostępna jest również wersja nierdzewna, wykonana ze stali 1.4034, o twardości min. 54 HRC

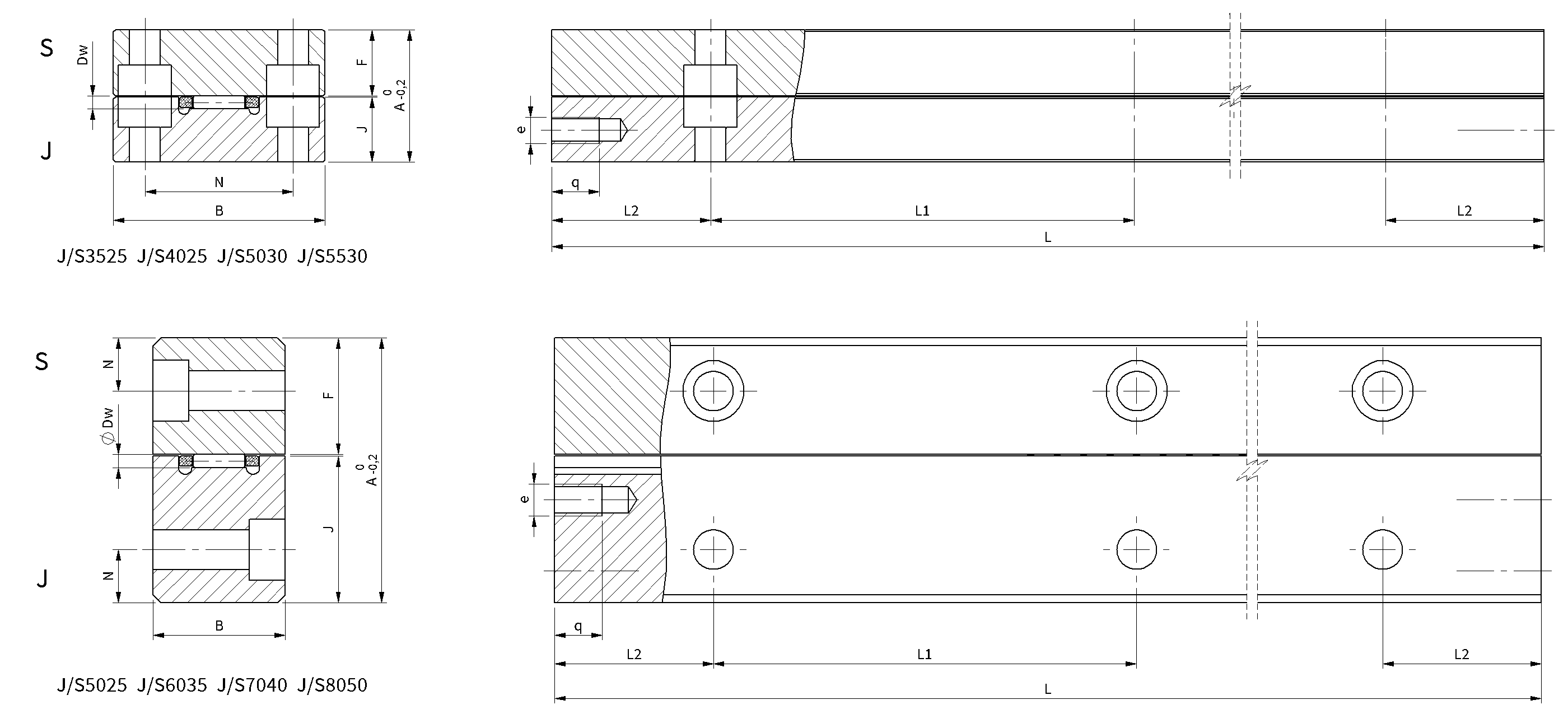

Rysunek techniczny prowadnic typu J/S
Typy otworów mocujących dostępne dla prowadnic typu J/S
Tabela wymiarów prowadnic liniowych typu J/S
|
Typ
|
Wymiary
|
Otwory Mocujące
|
Otwory
czołowe |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
A
|
B
|
J
|
F
|
Dw
|
N
|
d
|
e
|
f
|
g
|
s
|
L1 | L2min | q | e | |
|
J/S3525
|
25
|
35
|
11,8
|
13
|
2
|
22
|
10
|
5,8
|
M5
|
6
|
35
|
80* | 15 |
8
|
M5 |
|
J/S4025
|
25
|
40
|
12,3
|
12,5
|
2,5
|
28
|
10
|
5,8
|
M5 |
6,5
|
40
|
80* | 15 |
8
|
M5 |
|
J/S5030
|
30
|
50
|
14,8
|
15
|
3
|
35
|
11,5
|
7,5
|
M6 |
8
|
50
|
100* | 15 |
10
|
M6 |
|
J/S5530
|
30
|
55
|
15,3
|
14,5
|
3,5
|
40 | 11,5 | 7,5 | M6 | 8,5 | 55 | 100* | 15 |
10
|
M6 |
|
J/S5025
|
50
|
25
|
27,7
|
22
|
2,5 | 10 | 11,5 | 7,5 | M6 | 18,2 | 15 | 80* | 20 | 9 | M6 |
|
J/S6035
|
60
|
35
|
34,7
|
25
|
2 | 11 | 15 | 10 | M8 | 26 | 20 | 100* | 20 | 9 | M6 |
|
J/S7040
|
70
|
40
|
39,7
|
30
|
2,5 | 13 | 18,5 | 12,5 | M10 | 29 | 25 | 100* | 20 | 9 | M6 |
|
J/S8050
|
80
|
50
|
44,7
|
35
|
3 | 14 | 20 | 14 | M12 | 37 | 30 | 100* | 20 | 9 | M6 |
| *L1=50, gdy L |
|||||||||||||||
Tabela dostępnych długości i akcesoriów dla prowadnic typu J/S
|
Typ
|
L
Standardowe długości |
L
max |
Koszyk łożyskowy
|
Końcówka
|
Końcówka ze zgarniaczem
|
|---|---|---|---|---|---|
|
J3525
|
80-1000 | 1000 | H10 FF2010 HG10 | EJ35 | EAJ35 |
|
S3525
|
80-1000 | 1000 | - | - | |
|
J4025
|
80-1000 | 1000 | H15 FF2515 HG15 | EJ40 | EAJ40 |
|
S4025
|
80-1000 | 1000 | - | - | |
|
J5030
|
80-1000 | 1000 | H20 FF3020 BF3020 HB3020 HG20 | EJ50 | EAJ50 |
|
S5030
|
80-1000 | 1000 | - | - | |
|
J5530
|
80-1000 | 1000 | H25 FF3525 HB4020 HG25 | EJ55 | EAJ55 |
| S5530 | 80-1000 | 1000 | - | - | |
| J5025 | 800 | H15 FF2515 HB2515 HG15 | EJ5025 | EAJ5025 | |
| S5025 | 800 | - | - | ||
| J6035 | 1000 | H24ZW | EJ6035 | EAJ6035 | |
| S6035 | 1000 | - | - | ||
| J7040 | 1200 | H34ZW | EJ7040 | EAJ7040 | |
| S7040 | 1200 | - | - | ||
| S8050 | 1200 | H44ZW | EJ8050 | EAJ8050 | |
| J8050 | 1200 | - | - |
