Prowadnice Liniowe
Prowadnice liniowe stanowią podstawę budowy tocznego łożyska liniowego. Mają zazwyczaj formę metalowej listwy z otworami mocującymi i bieżnią dla elementów tocznych. Bieżnia może być płaska lub profilowana. Głównym zadaniem prowadnic liniowych jest przeniesienie nacisku z części maszyny, do których są przykręcone na elementy toczne oraz zapewnienie elementom tocznym jak najlepszych warunków do poprawnej pracy.

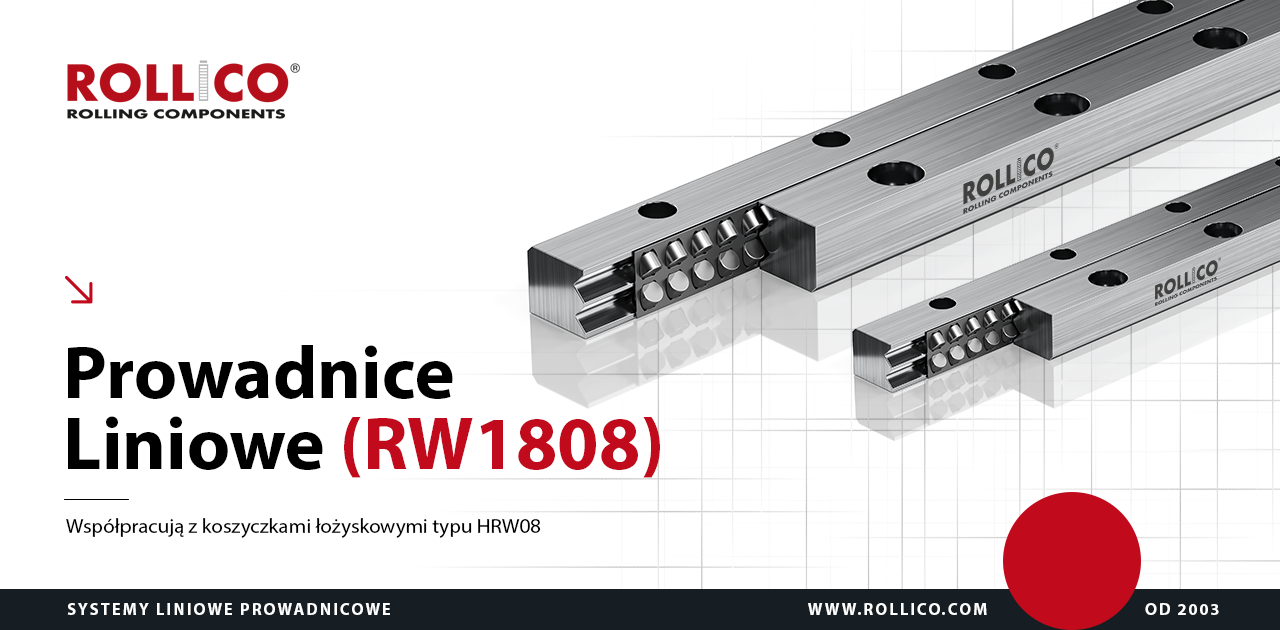

RW1808
Informacje ogólne
Prowadnice liniowe typu RW1808 wyposażone są w 2 równoległe profile w kształcie litery V, dzięki czemu można w nich zabudować łożysko liniowe o dużej nośności i małych wymiarach. Dzięki koszykom łożyskowym HRW08 wyposażonym w dwa rzędy wałków łożyskowych pod kątem 45 ºC, prowadnice RW1808 mogą przenosić obciążenia we wszystkich kierunkach.
W razie potrzeby prowadnice RW1808 można wyposażyć od czoła w końcówki.
Prowadnice liniowe typu RW1808 standardowo wykonane są ze stali narzędziowej 1.2842 o twardości mieszczącej się w przedziale 58-62 HRC. Dostępna jest również wersja nierdzewna, wykonana ze stali 1.4034, o twardości min. 54 HRC

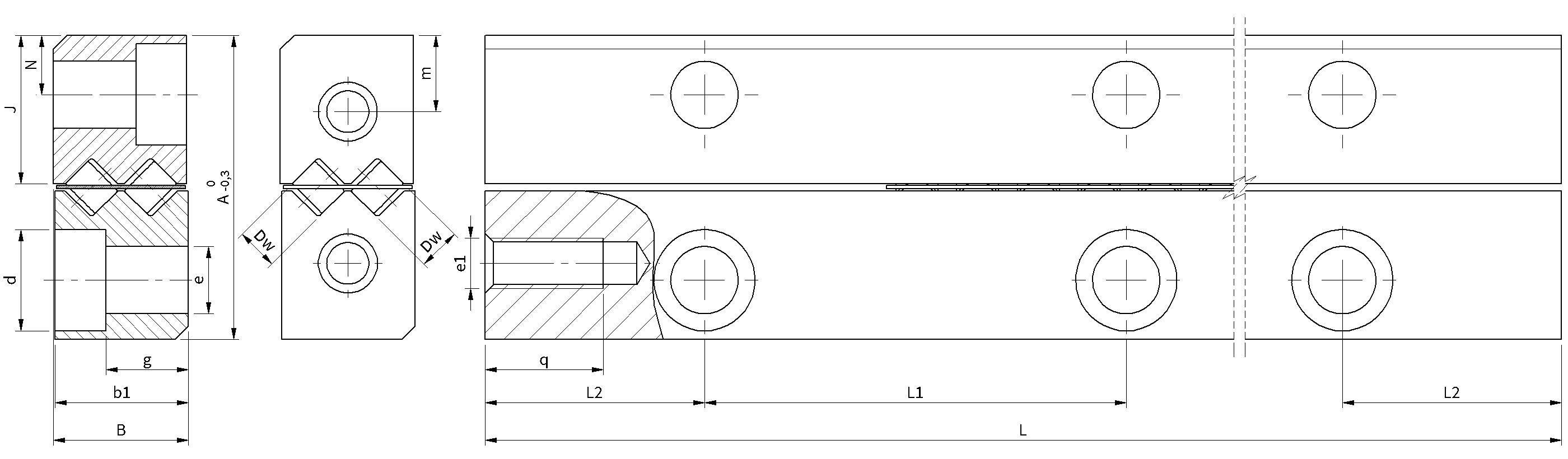

Rysunek techniczny prowadnic typu RW1808
Tabela wymiarów prowadnic liniowych typu RW1808
|
Typ
|
Wymiary
|
Otwory Mocujące
|
Otwory czołowe
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | b1 | Dw | Lmax | K1 | N | L1 | L2 | q | e1 | |
|
RW1808
|
18 | 8 | 7,9 | 2,5 | 300 | M3 (DIN912-12,9) | 3,5 | 25 | 12,5 | 7 | M3 |
