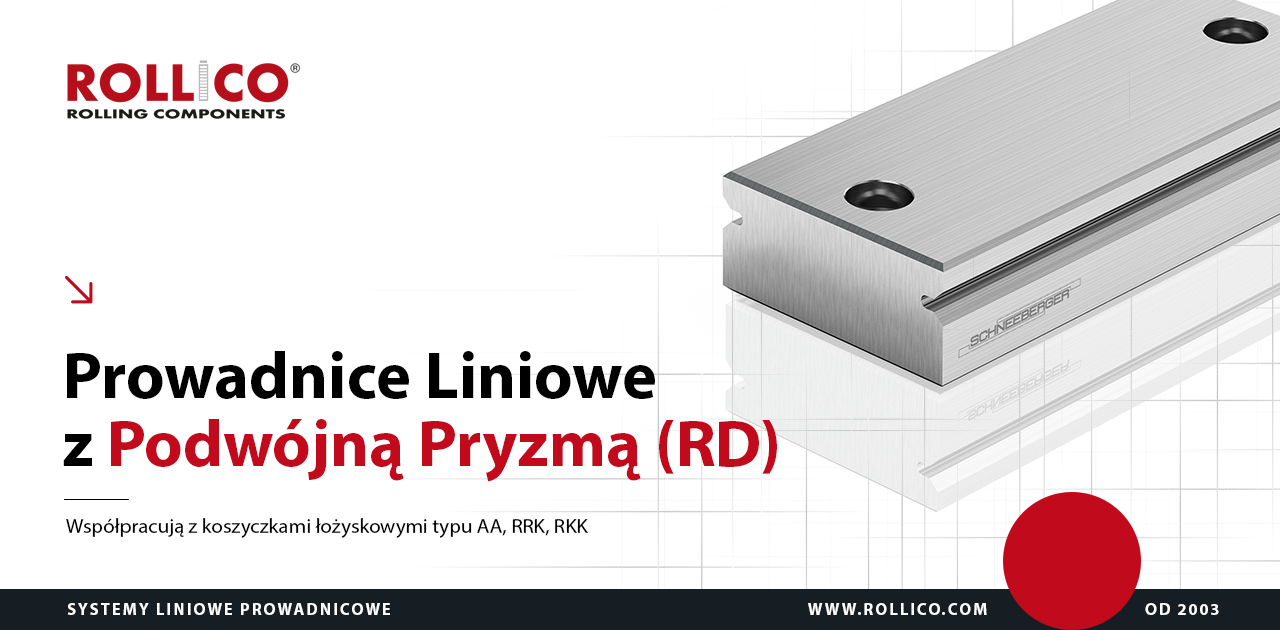

Prowadnice Liniowe
Prowadnice liniowe stanowią podstawę budowy tocznego łożyska liniowego. Mają zazwyczaj formę metalowej listwy z otworami mocującymi i bieżnią dla elementów tocznych. Bieżnia może być płaska lub profilowana. Głównym zadaniem prowadnic liniowych jest przeniesienie nacisku z części maszyny, do których są przykręcone na elementy toczne oraz zapewnienie elementom tocznym jak najlepszych warunków do poprawnej pracy.
RD
Informacje ogólne
Prowadnica typu RD w kształcie podwójnej litery V uzupełnia prowadnice liniowe typu R i umożliwia realizację zajmujących niewiele miejsca rozwiązań. Podobnie jak prowadnice typu R, prowadnice RD współpracują z koszyczkami łożyskowymi kulkowymi (typ AK lub RKK) lub koszyczkami łożyskowymi wałeczkowymi (typ AA, AC lub RRK).
Prowadnice liniowe typu RD standardowo wykonane są ze stali narzędziowej 1.2842. Ich twardość mieści się w przedziale 58-62 HRC. Materiał właściwy dla prowadnic RD1 oraz RD2, to stal narzędziowa 1.3505. Natomiast w wersji nierdzewnej wykonane są one ze stali narzędziowej 1.4034, a ich twardość mmieści się w przedziale 58-64 HRC.

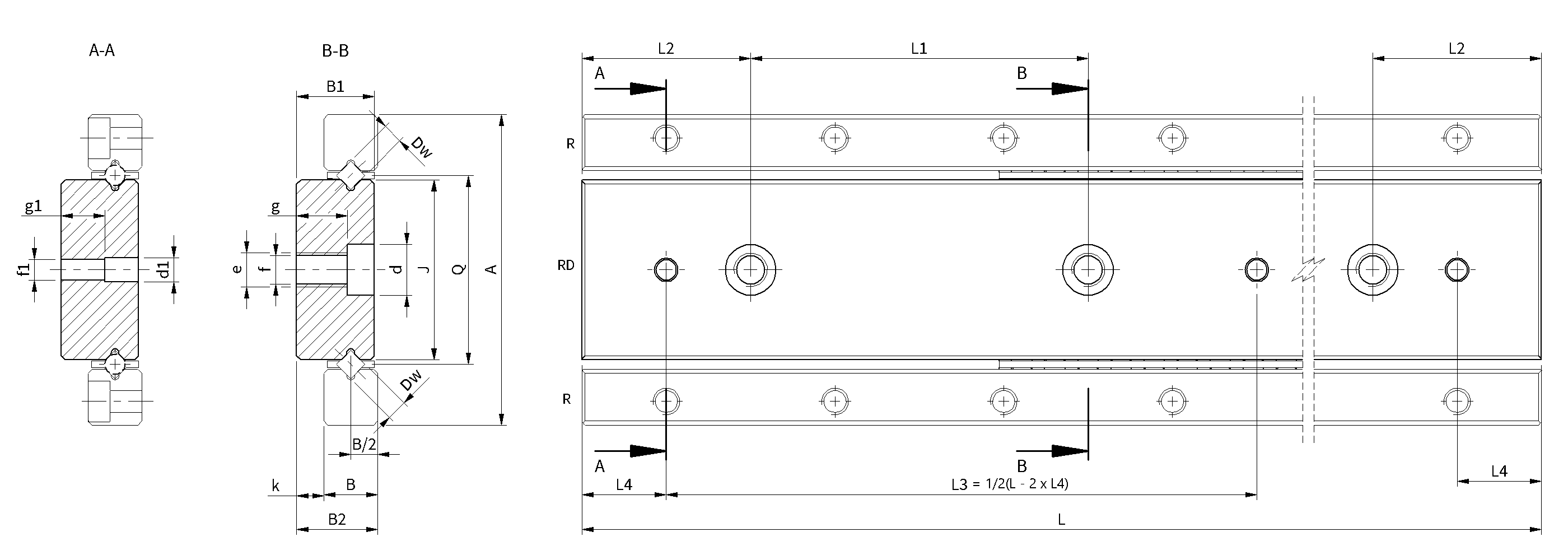

Rysunek techniczny prowadnic typu RD w zestawie z prowadnicami typu R
Tabela wymiarów prowadnic liniowych typu RD w zestawie z prowadnicami typu R
|
Typ
|
Wymiary
|
Otwory montażowe
|
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
A*
|
B
|
B1
|
B2
|
DW
|
J
|
Q
|
k
|
d
|
d1
|
e
|
f
|
f1
|
g
|
g1
|
|
|
RD1
|
22
|
4
|
5,5
|
6
|
1,5
|
12,8
|
13,5
|
2
|
4,4
|
-
|
M3
|
2,55
|
3 H7
|
3,5
|
-
|
|
RD2
|
30
|
6
|
8,5
|
9
|
2
|
17
|
18
|
3
|
6
|
-
|
M4
|
3,35
|
3 H7
|
5,4
|
-
|
|
RD3
|
46
|
8
|
11,5
|
12
|
3
|
26,6
|
28
|
4
|
7,5
|
3,5
|
M5
|
4,2
|
3 H7
|
7,3
|
6,5
|
|
RD6
|
76
|
15
|
19
|
20
|
6
|
41,8
|
45
|
5
|
9,5
|
6,5
|
M6
|
5,2
|
6 H7
|
13,8
|
12
|
|
RD9
|
116
|
22
|
27
|
28
|
9
|
67,4
|
72
|
6
|
10,5
|
8,5
|
M8
|
6,8
|
8 H7
|
20,8
|
16
|
|
RD12
|
135
|
28
|
34
|
35
|
12
|
70,8
|
77
|
7
|
13,5
|
10,5
|
M10
|
8,5
|
10 H7
|
25,8
|
20
|
| * wymiary razem z prowadnicami typu R | |||||||||||||||
Tabela dostępnych długości, rozstawu otworów i akcesoriów
|
Typ
|
L
[mm] |
L1
|
L2
|
L4
|
Koszyk łozyskowy
|
|---|---|---|---|---|---|
| RD1 | 100 150 200 | 25 | 12,5 | 5 | AA1 RRK1 AC1 RKK1 |
| RD2 | 200 300 400 | 50 | 25 | 12,5 | AA2 RRK2 AC2 RKK2 |
| RD3 | 300 400 500 600 800 | 50 | 25 | 12,5 | AA3 RRK3 AC3 RKK3 SRN3 |
| RD6 | na zapytanie | 100 | 50 | 25 | AA6 RRK6 AC6 RKK6 SRN6 |
| RD9 | na zapytanie | 100 | 50 | 25 | AA9 RRK9 AC9 RKK9 |
| RD12 | na zapytanie | 100 | 50 | 25 | AA12 RRK12 AC12 RKK12 |
