Tuleje łożyskowe
Tuleje łożyskowe to kluczowy element każdego systemu prowadzenia liniowego. Zapewniają płynny, precyzyjny i bezawaryjny ruch wzdłuż wałków prowadzących, minimalizując tarcie i zużycie komponentów.
LME

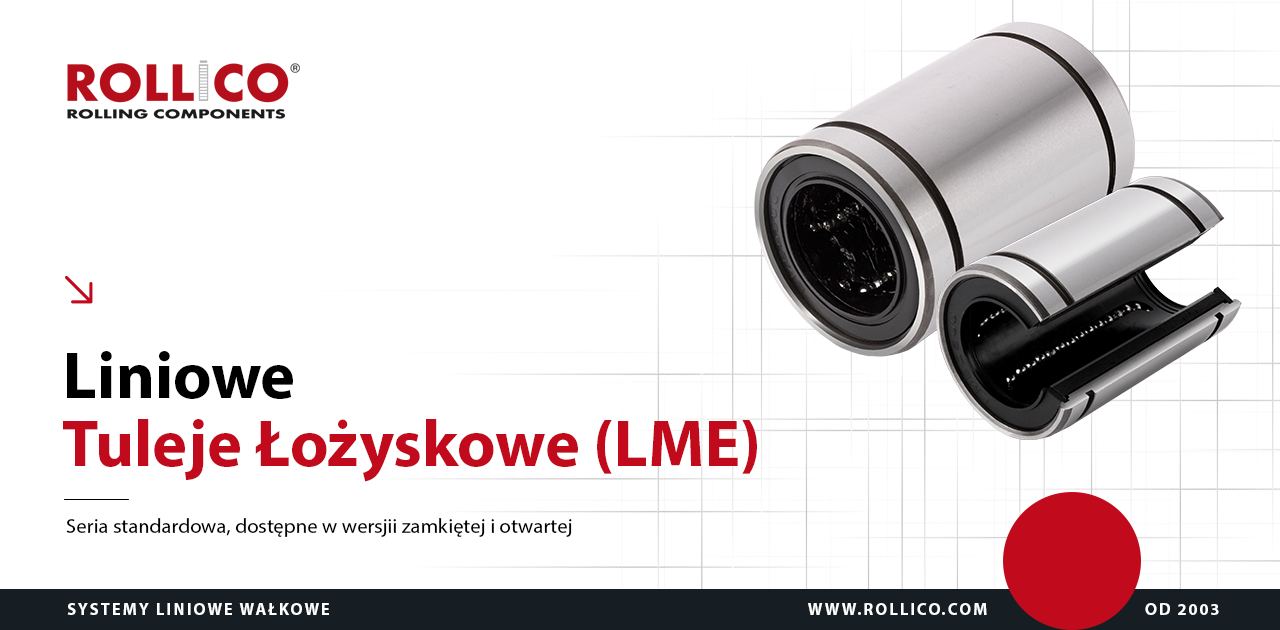

Liniowe tuleje łożyskowe typu LME; seria standardowa wersja zamknięta, z regulacją luzu promieniowego (AJ) i otwarta (OP)
Rysunek techniczny tulei łożyskowej typu LME
Tabela wymiarów tulei łożyskowej typu LME
|
Typ
|
Ød
|
ØD
|
L
|
L1
|
L2
|
ØD1
|
h
|
W
|
(°)
|
G
|
Nośn. dyn.
C* [N] |
Nośn. stat.
C0* [N] |
Masa
[kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
LME-05
|
5
|
12
|
22
|
14,5
|
1,1
|
11,5
|
1,0
|
-
|
-
|
-
|
270
|
270
|
0,01
|
|
LME-08
|
8
|
16
|
25
|
16,5
|
1,1
|
15,2
|
1,0
|
-
|
-
|
-
|
350
|
410
|
0,02
|
|
LME-12
|
12
|
22
|
32
|
22,9
|
1,3
|
21,0
|
1,5
|
7,5
|
78
|
0
|
555
|
800
|
0,04
|
|
LME-16
|
16
|
26
|
36
|
24,9
|
1,3
|
24,9
|
1,5
|
10,0
|
78
|
0
|
1045
|
910
|
0,06
|
|
LME-20
|
20
|
32
|
45
|
31,5
|
1,6
|
30,3
|
2,0
|
10,0
|
60
|
0
|
1170
|
1400
|
0,09
|
|
LME-25
|
25
|
40
|
58
|
44,1
|
1,85
|
37,5
|
2,0
|
12,5
|
60
|
1,51)
|
1330
|
1600
|
0,21
|
|
LME-30
|
30
|
47
|
68
|
52,1
|
1,85
|
44,5
|
2,0
|
12,5
|
50
|
2,0
|
2120
|
2800
|
0,32
|
|
LME-40
|
40
|
62
|
80
|
60,6
|
2,15
|
59,0
|
3,0
|
16,8
|
50
|
1,5
|
2920
|
4100
|
0,70
|
|
LME-50
|
50
|
75
|
100
|
77,6
|
2,65
|
72,0
|
3,0
|
21,0
|
50
|
2,52)
|
5195
|
8100
|
1,13
|
|
LME-60
|
60
|
90
|
125
|
101,7
|
3,15
|
86,5
|
3,0
|
27,2
|
54
|
02)
|
6390
|
10200
|
2,05
|
| Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki. *Wartości nośności dla wałków prowadzących szlifowanych i hartowanych (min. 59 HRC). * Dla wałków prowadzących o niższej twardości, nośności efektywne wynoszą: - dla WRA: Cef = 0,74·C Coef=0,8·Co - dla WRB: Cef = 0,63·C Coef=0,7·Co 1) otwór Ø3 ustalający pozycję poniżej linii środkowej 2) otwór Ø5 ustalający pozycję |
|||||||||||||
Sposób oznaczania
|
|
LME
|
20
|
UU
|
OP
|
|---|---|---|---|---|
| Seria | ||||
| Rozmiar | ||||
| Wewnętrzne zgarniacze | ||||
| OP: wersja otwarta AJ: wersja regulowana |
