Tuleje łożyskowe
Tuleje łożyskowe to kluczowy element każdego systemu prowadzenia liniowego. Zapewniają płynny, precyzyjny i bezawaryjny ruch wzdłuż wałków prowadzących, minimalizując tarcie i zużycie komponentów.
LMEF_L

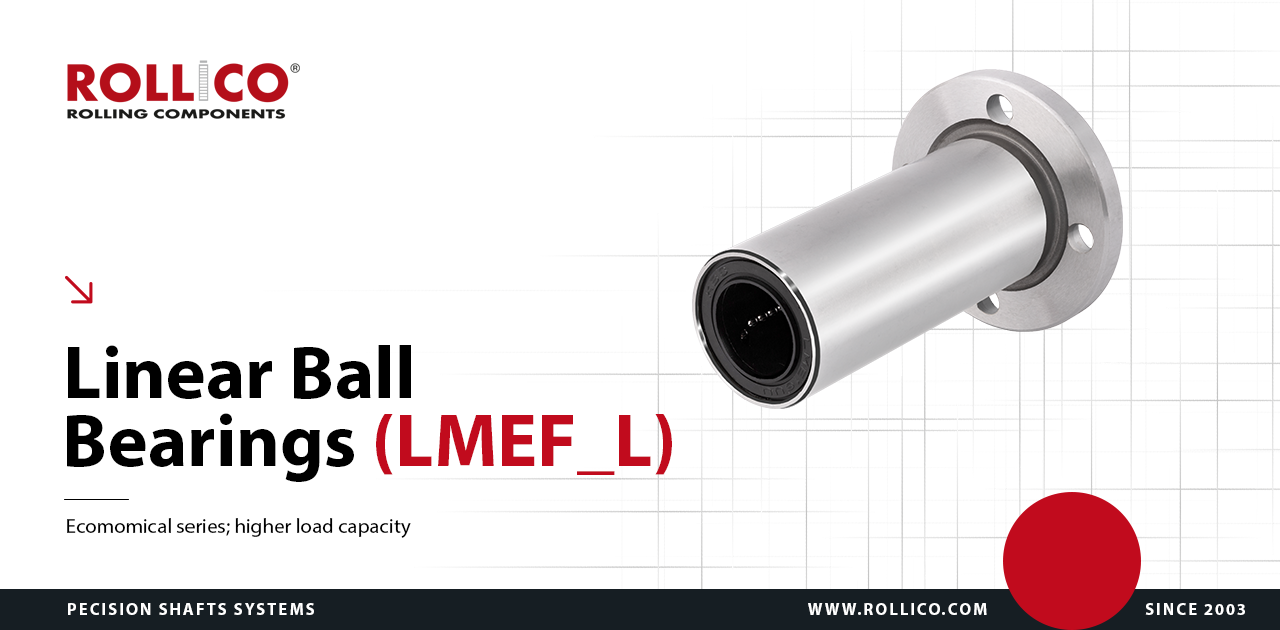

Liniowe tuleje łożyskowe typu LMEF_L (seria okrągła z kołnierzem, wersja wydłużona)

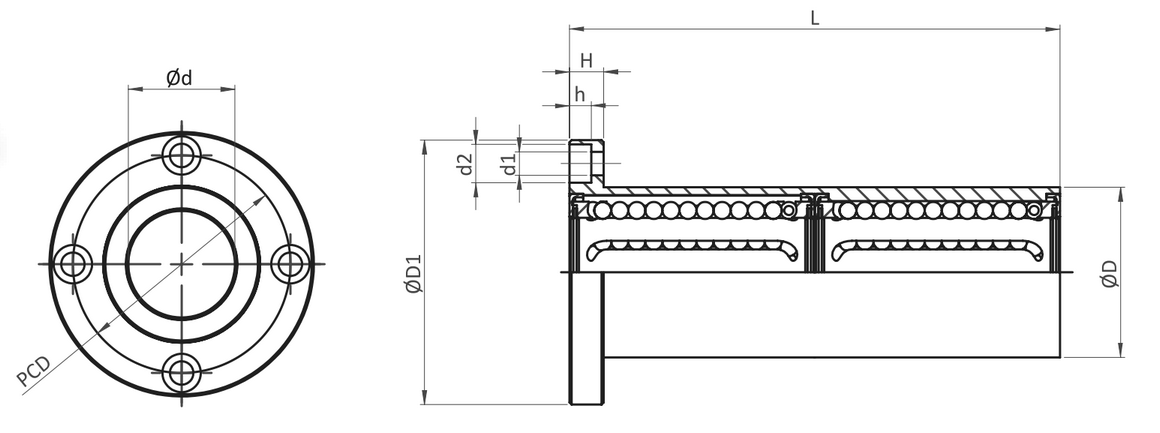

Rysunek techniczny tulei łożyskowej typu LMEF_L
Tabela wymiarów tulei łożyskowej typu LMEF_L
|
Typ
|
Ød
|
ØD
|
ØD1
|
L
±0,3 |
H
|
PCD
|
d1xd2xh
|
Nośn. dyn.
C* [N] |
Nośn. stat.
C0* [N] |
Masa
[kg] |
|---|---|---|---|---|---|---|---|---|---|---|
|
LMEF-08-L
|
8
|
16
|
32
|
46
|
5
|
24
|
3,5x6x3,1
|
421
|
804
|
0,06
|
|
LMEF-12-L
|
12
|
22
|
42
|
61
|
6
|
32
|
4,5x7,5x4,1
|
813
|
1570
|
0,11
|
|
LMEF-16-L
|
16
|
26
|
46
|
68
|
6
|
36
|
4,5x7,5x4,1
|
921
|
1780
|
0,16
|
|
LMEF-20-L
|
20
|
32
|
54
|
80
|
8
|
43
|
5,5x9x5,1
|
1370
|
2740
|
0,26
|
|
LMEF-25-L
|
25
|
40
|
62
|
112
|
8
|
51
|
5,5x9x5,1
|
1570
|
3140
|
0,54
|
|
LMEF-30-L
|
30
|
47
|
76
|
123
|
10
|
62
|
6,6x11x6,1
|
2500
|
2490
|
0,82
|
|
LMEF-40-L
|
40
|
62
|
98
|
151
|
13
|
80
|
9x14x8,1
|
3430
|
8040
|
1,18
|
|
LMEF-50-L
|
50
|
75
|
112
|
192
|
13
|
94
|
9x14x8,1
|
6080
|
15900
|
2,82
|
|
LMEF-60-L
|
60
|
90
|
134
|
209
|
18
|
112
|
11x17x11,1
|
7550
|
20000
|
4,92
|
| Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki. *Wartości nośności dla wałków prowadzących szlifowanych i hartowanych (min. 59 HRC). *Dla wałków prowadzących o niższej twardości, nośności efektywne wynoszą: - dla WRA: Cef = 0,74·C Coef=0,8·Co - dla WRB: Cef = 0,63·C Coef=0,7·Co |
||||||||||
Sposób oznaczania
|
|
LMEF_L
|
20
|
L
|
UU
|
|---|---|---|---|---|
| Seria | ||||
| Rozmiar | ||||
| Wersja wydłużona | ||||
| Wewnętrzne zgarniacze |
