Tuleje łożyskowe
Tuleje łożyskowe to kluczowy element każdego systemu prowadzenia liniowego. Zapewniają płynny, precyzyjny i bezawaryjny ruch wzdłuż wałków prowadzących, minimalizując tarcie i zużycie komponentów.
VD
Zgarniacze czołowe do łożysk liniowych

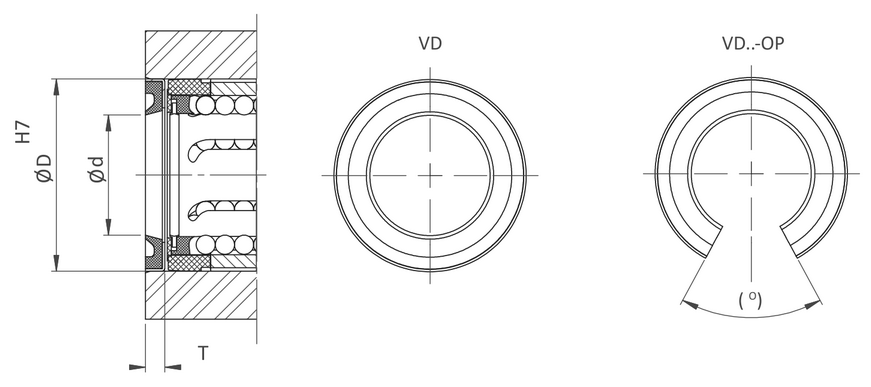

Rysunek techniczny zgarniaczy czołowych do łożysk liniowych
Tabela wymiarów zgarniaczy czołowych do łożysk liniowych
|
Typ
|
Ød
|
ØD
|
T
|
(°)
|
|---|---|---|---|---|
|
VD-12
|
12
|
22
|
3,0
|
66
|
|
VD-16
|
16
|
26
|
3,0
|
68
|
|
VD-20
|
20
|
32
|
4,0
|
55
|
|
VD-25
|
25
|
40
|
4,0
|
57
|
|
VD-30
|
30
|
47
|
5,0
|
57
|
|
VD-40
|
40
|
62
|
5,0
|
56
|
|
VD-50
|
50
|
75
|
5,0
|
56
|
| Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki. | ||||
Sposób oznaczania
|
|
VD
|
20
|
OP
|
|---|---|---|---|
| Seria | |||
| Rozmiar | |||
| Typ otwarty |
