Liniowy koszyk łożyskowy jest niezbędnym elementem składowym liniowego łożyska tocznego zbudowanego w oparciu o prowadnice liniowe. Głównym zadaniem koszyka łożyskowego jest utrzymywanie elementów tocznych wewnątrz łożyska na bieżniach prowadnic w odpowiedniej pozycji pracy.
Płaskie jednorzędowe koszyki liniowe z igiełkami łożyskowymi
Wykonane z profili metalu lekkiego – aluminium (Al), mosiądzu (Ms), lub stali (F).
Wysoka precyzja oraz wytrzymałość przy niewielkim ciężarze własnym (aluminium).
Przeznaczone do trudnych warunków pracy oraz dużych obciążeń i przyśpieszeń.
Temperatura pracy do 150°C.
Ma zastosowanie w liniowych prowadnicach płaskich.

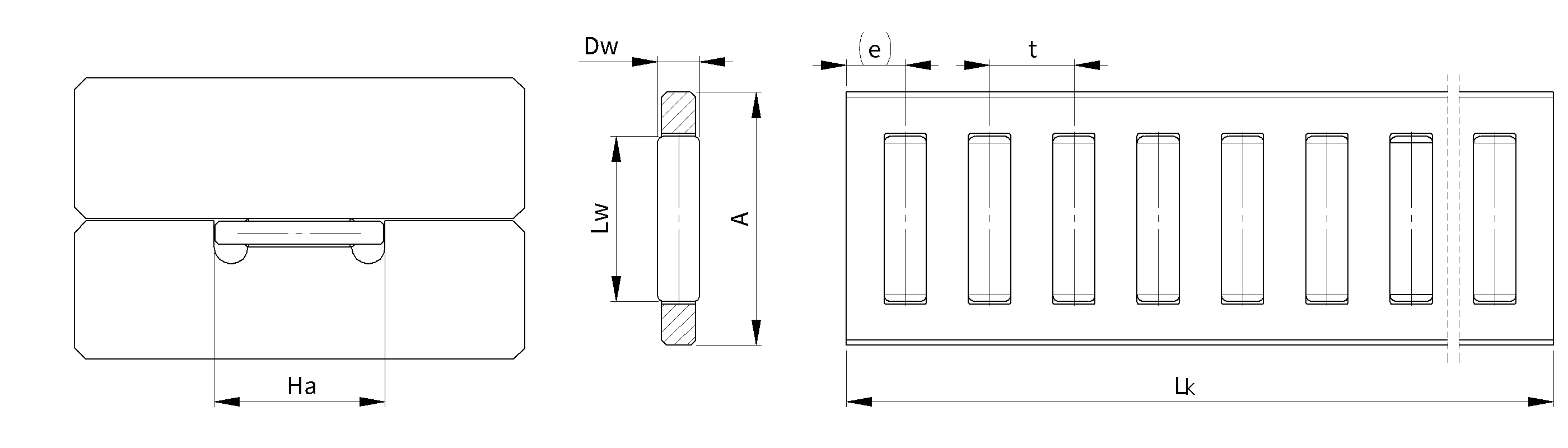

Rysunek techniczny koszyka łożyskowego H
Tabela wymiarów koszyków łożyskowych H
Średnica
igiełek
Ø
Typ/
symbol
Wymiary
Nośność *
Wymiar
konstrukcyjny
A
DW
LW
t
e
LK
max
C
[N]
CO
[N]
Ha
2
H 10
10
2
6,8
4,5
3,5
2 000
21 600
62 800
10,3+0,2
2,5
H 15
15
2,5
9,8
5
3,5
2 000
35 800
103 800
15,3+0,2
3
H 20
20
3
13,8
6
4,5
2 000
51 900
148 000
20,4+0,2
3,5
H 25
25
3,5
17,8
7
5
2 000
68 200
190 000
25,4+0,2

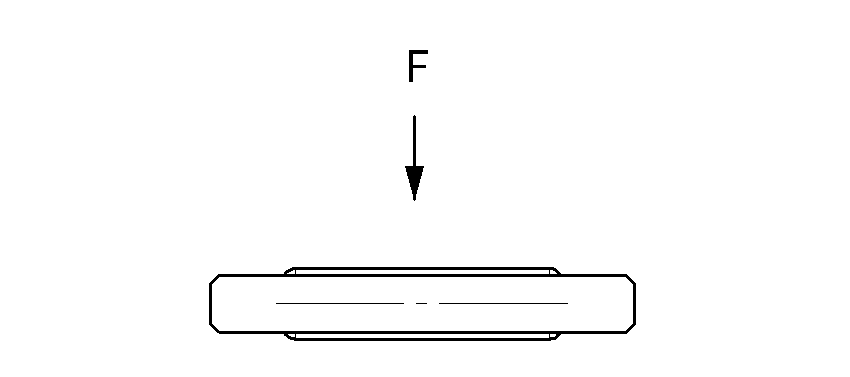

*) - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
- Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
- Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
- Tolerancja długości koszyka LK +0/-t
Tabela ciężaru koszyków łożyskowych H
Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
