Liniowy koszyk łożyskowy jest niezbędnym elementem składowym liniowego łożyska tocznego zbudowanego w oparciu o prowadnice liniowe. Głównym zadaniem koszyka łożyskowego jest utrzymywanie elementów tocznych wewnątrz łożyska na bieżniach prowadnic w odpowiedniej pozycji pracy.
Kątowe dwurzędowe koszyki liniowe z igiełkami łożyskowymi
Wykonane z profili metalu lekkiego – aluminium (Al), mosiądzu (Ms) lub stali (F).
Wysoka precyzja oraz wytrzymałość przy niewielkim ciężarze własnym (aluminium).
Przeznaczone do trudnych warunków pracy oraz dużych obciążeń i przyśpieszeń.
Temperatura pracy do 150°C.
HW zbliżone do H...ZW, ramiona koszyka są zgięte symetrycznie pod kątem prostym w stosunku do siebie.
Ma zastosowanie między innymi w prowadnicach liniowych typu „M” i „V”, „RM”, „RV”, „N” i „O”.

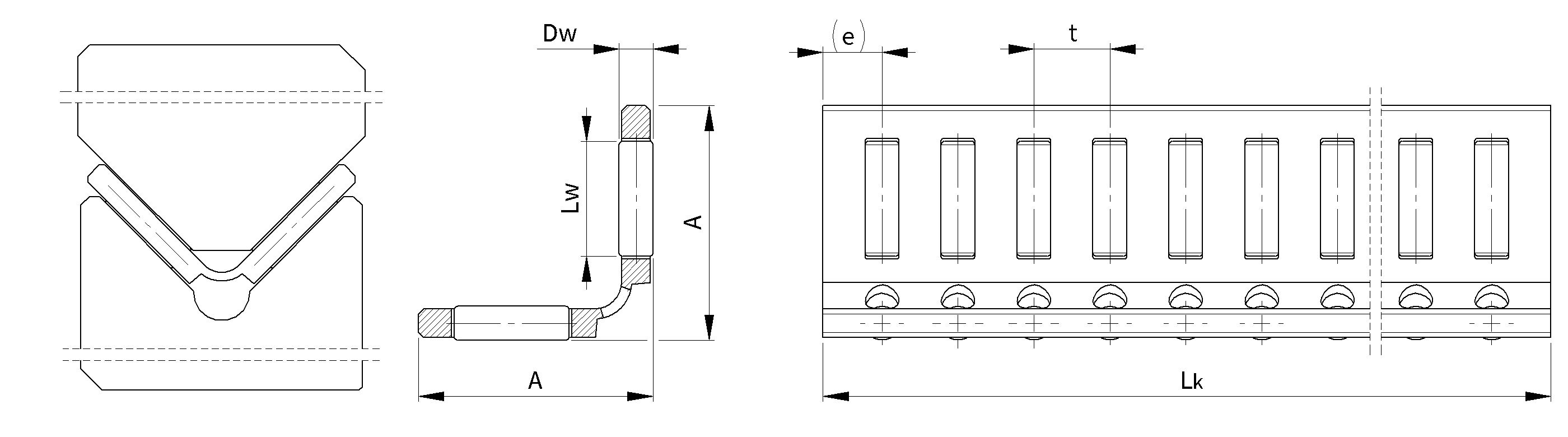

Rysunek techniczny koszyka łożyskowego HW
Tabela wymiarów koszyków łożyskowych HW
Średnica
igiełek
Ø
Typ/symbol
Wymiary
Nośność *
A
DW
LW
t
e
LK
max
C
[N]
CO
[N]
2
HW 10
11
2
4,8
4
3
2 000
21 400
68 700
2
HW 15
14
2
6,8
4,5
3,5
2 000
26 200
88 900
2
HW 16
16
2
8,8
3,8
2,8
2 000
36 900
138 100
2,5
HW 20
19
2,5
9,8
5,5
4
2 000
40 300
133 500
3
HW 25
25
3
13,8
6
4,5
2 000
62 900
209 400
3,5
HW 30
31
3,5
17,8
7
5
2 000
82 700
268 700
3,5
FFW 3,5
17,25
3,5
7,8
8
5
2 000
38 700
101 200

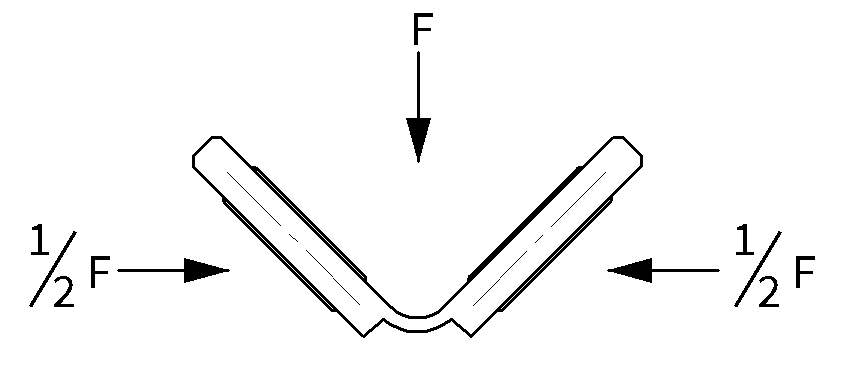

*) - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
- Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
- Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
- Tolerancja długości koszyka LK +0/-t
Tabela ciężaru koszyków łożyskowych HW
Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
