Liniowy koszyk łożyskowy jest niezbędnym elementem składowym liniowego łożyska tocznego zbudowanego w oparciu o prowadnice liniowe. Głównym zadaniem koszyka łożyskowego jest utrzymywanie elementów tocznych wewnątrz łożyska na bieżniach prowadnic w odpowiedniej pozycji pracy.
Płaskie jednorzędowe koszyki liniowe z kulkami łożyskowymi
Wykonane z profili metalu lekkiego - aluminium (Al).
Wysoka precyzja oraz wytrzymałość.
Przeznaczone do precyzyjnych maszyn i urządzeń wyróżniających się doskonałą jakością posuwu.
Temperatura pracy do 150°C.
Rysunek techniczny koszyków HB
Tabela wymiarów koszyków HB
Średnica
igiełek
Ø
Typ
/symbol
Wymiary
Nośność *
Wymiar konstrukcyjny
A
DW
e
t
LK
max
C
[N]
CO
[N]
Ha
2,5
HB 2515
15
2,5
4,5
3
2 000
3 230
2 920
15,3+0,2
3,0
HB 3015
15
3
3,5
3,5
2 000
4 210
3 540
15,3+0,2
3,0
HB 3020
20
3
4
3,5
2 000
5 150
4 720
20,3+0,2
3,0
HB 3023
23
3
5,5
3,5
2 000
5 150
4 720
23,4+0,2
4,0
HB 4025
25
4
5
5
2 000
7 630
5 910
25,4+0,2

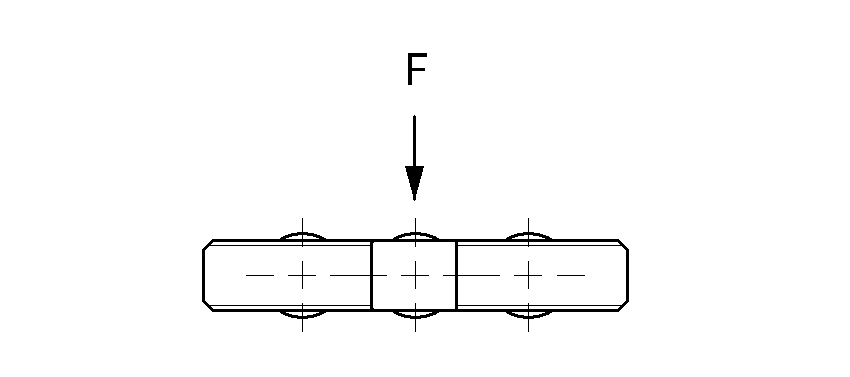

*) - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
- Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
- Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
- Tolerancja długości koszyka LK +0/-t
Tabela ciężaru koszyków łożyskowych HB
Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
