Liniowy koszyk łożyskowy jest niezbędnym elementem składowym liniowego łożyska tocznego zbudowanego w oparciu o prowadnice liniowe. Głównym zadaniem koszyka łożyskowego jest utrzymywanie elementów tocznych wewnątrz łożyska na bieżniach prowadnic w odpowiedniej pozycji pracy.
Płaskie dwurzędowe koszyki liniowe z igiełkami łożyskowymi
Wykonane z profili metalu lekkiego – aluminium (Al), mosiądzu (Ms), lub stali (F).
Wysoka precyzja oraz wytrzymałość przy niewielkim ciężarze własnym (aluminium).
Przeznaczone do trudnych warunków pracy oraz dużych obciążeń i przyśpieszeń.
Temperatura pracy do 150°C.

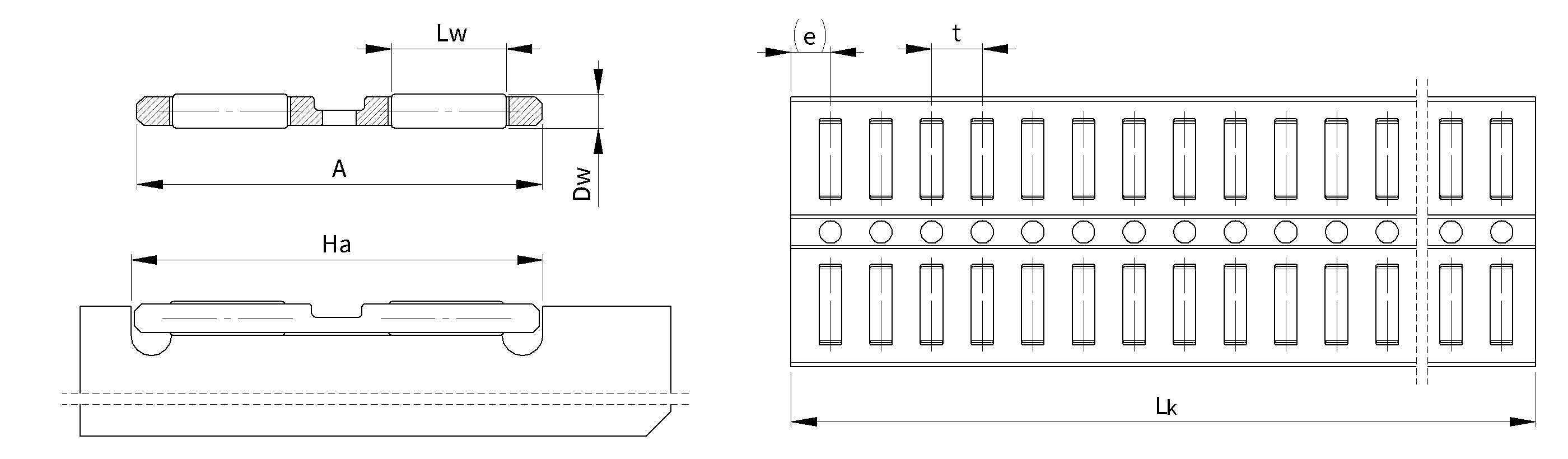

Rysunek techniczny koszyków łożyskowych H_ZW
Tabela wymiarów koszyków łożyskowych H..ZW
Średnica
igiełek
Ø
Typ/symbol
Wymiary
Nośność *
Wymiar konstrukcyjny
A
DW
LW
t
e
LK
max
C
[N]
CO
[N]
Ha
2
H 19 ZW
19,2
2
4,8
4
3
2 000
30 300
97 200
19,6+0,2
2
H 24 ZW
24
2
6,8
4,5
3,5
2 000
37 000
125 700
24,4+0,2
2
H 30 ZW
30
2
8,8
3,8
2,8
2 000
52 200
194 700
30,5+0,2
2,5
H 34 ZW
33,5
2,5
9,8
5,5
4
2 000
57 000
188 800
34,0+0,2
3
H 44 ZW
44
3
13,8
6
4,5
2 000
88 900
296 100
44,5+0,2
3,5
H 55 ZW
55
3,5
17,8
7
5
2 000
117 000
380 000
55,5+0,2

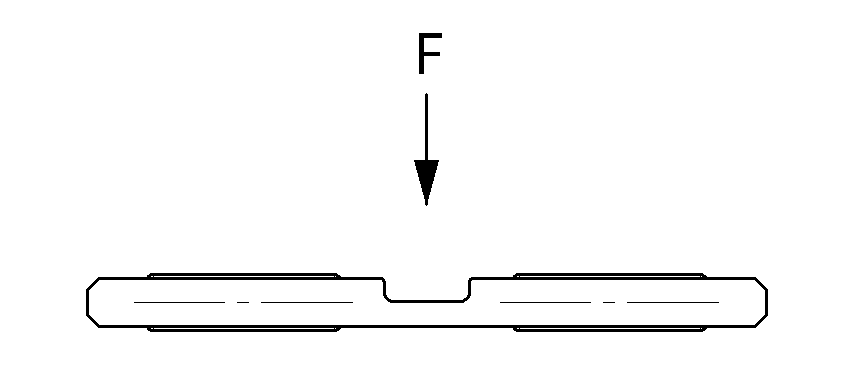

*) - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
- Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
- Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
- Tolerancja długości koszyka LK +0/-t
Tabela ciężaru koszyków łożyskowych H..ZW
Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
