Liniowy koszyk łożyskowy jest niezbędnym elementem składowym liniowego łożyska tocznego zbudowanego w oparciu o prowadnice liniowe. Głównym zadaniem koszyka łożyskowego jest utrzymywanie elementów tocznych wewnątrz łożyska na bieżniach prowadnic w odpowiedniej pozycji pracy.
Płaskie jednorzędowe koszyki liniowe z tworzywa sztucznego z igiełkami łożyskowymi
Wykonane z tworzywa sztucznego odpornego na ścieranie.
Temperatura pracy do 120°C.
Ma zastosowanie między innymi w prowadnicach liniowych typu „S” i „J”.

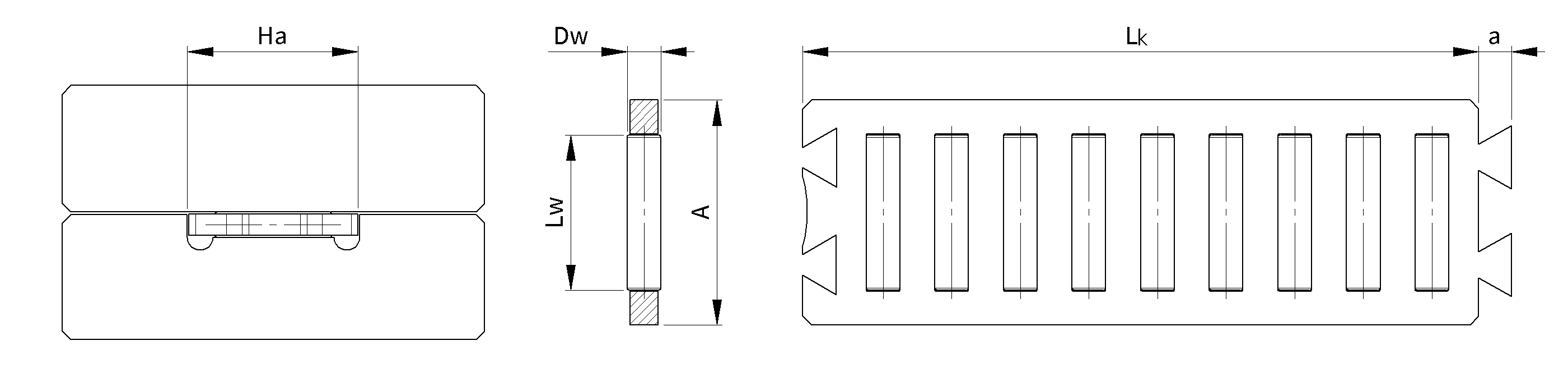

Rysunek techniczny koszyków łożyskowych FF
Tabela wymiarów koszyków łożyskowych FF
Średnica
igiełek
Ø
Typ
/symbol
Wymiary
Nośność *
Wymiar
konstrukcyjny
A
DW
LW
a
Le
max
Ze**
C
[N]
CO
[N]
Ha
2
FF 2010
10
2
6,8
2
32
7
21 300
61 900
10,3+0,2
2,5
FF 2515
15
2,5
9,8
2,4
45
8
32 700
92 300
15,3+0,2
3
FF 3020
20
3
13,8
3
60
9
47 800
133 200
20,4+0,2
3,5
FF 3525
25
3,5
17,8
3,2
75
10
64 700
177 300
25,4+0,2

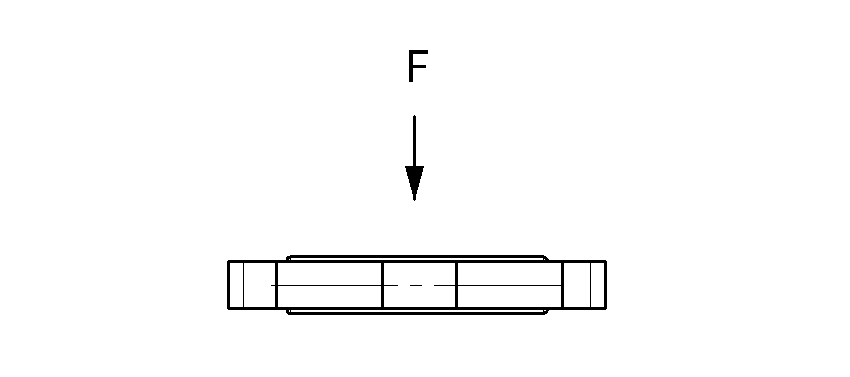

*) - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
- Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
- Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
- Koszyk łączony jest z elementów o długości Le.
**) Ze - liczba igiełek w rzędzie dla 1segmentu koszyka
Tabela ciężaru koszyków łożyskowych FF
Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
