Liniowy koszyk łożyskowy jest niezbędnym elementem składowym liniowego łożyska tocznego zbudowanego w oparciu o prowadnice liniowe. Głównym zadaniem koszyka łożyskowego jest utrzymywanie elementów tocznych wewnątrz łożyska na bieżniach prowadnic w odpowiedniej pozycji pracy.
Krzyżowe koszyki liniowe z tworzywa sztucznego z wałkami łożyskowymi z wymuszonym prowadzeniem
Wykonane z tworzywa sztucznego.
Współpracują z prowadnicami liniowymi typu RSG_MVZ, CR3_MVZ
Wyposażone w koło zębate
Konstrukcja segmentów umożliwia ich łączenie w koszyk łożyskowy o dowolnej długości
Temperatura pracy do 105°C.
Znajdują zastosowanie w automatyce, maszynach przemysłowych, mechanice precyzyjnej, optomechanice.

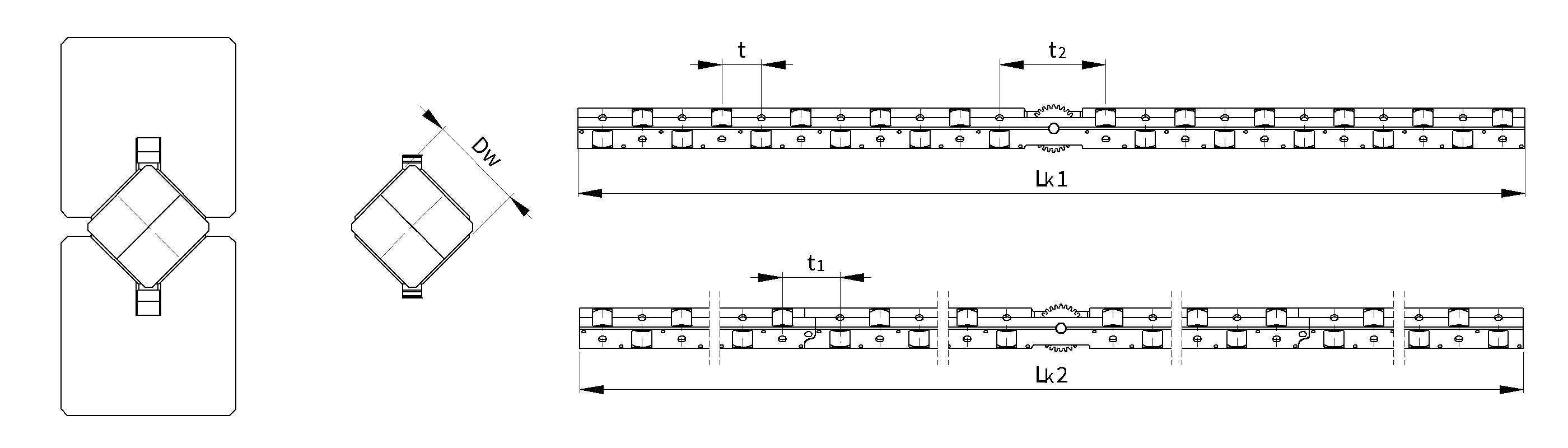

Rysunek techniczny koszyczka łożyskowego typu SRK
Tabela wymiarów koszyczka łożyskowego typu SRK
Typ
Wymiary
Koło zębate Z (wg. DIN3967)
Nośność *
Materiał i masa [g/Lk1]
DW
t
t1
t2
Lk1
Lk2
Moduł
c
C
[N]
CO
[N]
Tworzywo sztuczne
SRK3
3
3.63
5.4
10.9
110
216
0.3
0.8
10200
359
3.8
SRK4
4
4.6
6.9
13.02
111
218
0.3
0.8
18200
791
7.2
SRK6
6
7.5
10.9
20.1
181
351
0.3
1.2
47620
2160
25.2
*) - Nośność podana dla 1 wałka łożyskowego z siłą nacisku Fn zgodnie z rysunkiem
- Nośność odnosi się do prowadnic o głębokim profilu V (w którym wałek styka się z bieżną na całej długości Lw) o twardości 60 +/- 2 HRC oraz gładkości powierzchni Ra<0.4
- Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku
- Tolerancja długości koszyka +0/-t
