Liniowy koszyk łożyskowy jest niezbędnym elementem składowym liniowego łożyska tocznego zbudowanego w oparciu o prowadnice liniowe. Głównym zadaniem koszyka łożyskowego jest utrzymywanie elementów tocznych wewnątrz łożyska na bieżniach prowadnic w odpowiedniej pozycji pracy.
Płaskie jednorzędowe koszyki liniowe z igiełkami łożyskowymi oraz redukcją drgań
Wykonane z elementów mosiężnych (Ms).
Wysoka precyzja oraz wytrzymałość.
Przeznaczone do trudnych warunków pracy oraz dużych obciążeń i przyśpieszeń.
Temperatura pracy do 150°C.
Posiadają układ redukcji drgań.

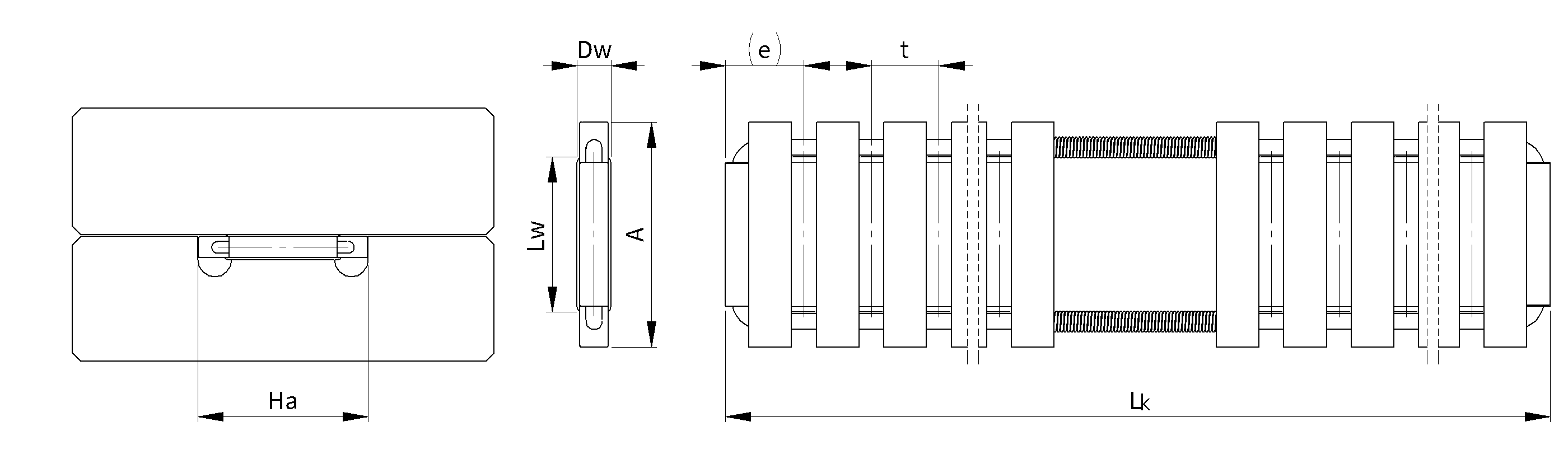

Rysunek techniczny koszyków łożyskowych HG
Tabela wymiarów koszyków łożyskowych HG
Średnica
igiełek
Ø
Typ/symbol
Wymiary
Nośność *
Wymiar konstrukcyjny
Siła tłumiąca
A
e
DW
LW
t
LK
max
C
[N]
CO
[N]
Ha
RS**
[N]
2
HG 10
10
5,5
2
6,3
4,5
2 000
18 300
50 800
10,3+0,2
4,5
2,5
HG 15
15
5,75
2,5
9,8
5
2 000
31 700
88 700
15,3+0,2
8
3
HG 20
20
7
3
13,8
6
2 000
47 700
132 800
20,4+0,2
11
3,5
HG 25
25
7,75
3,5
17,8
7
2 000
61 300
165 700
25,4+0,2
14

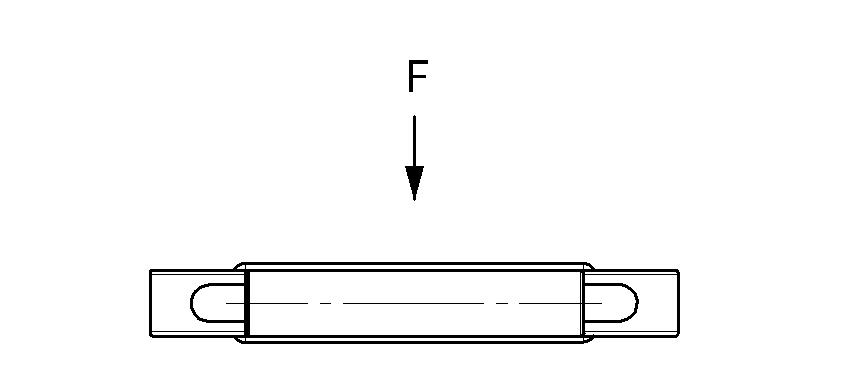

*) - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
- Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
- Podstawą obliczeń nośności koszyków jest ilość igiełek łożyskowych zawartych w koszyku.
**) - Wartość standardowa dla koszyka o długości 100 mm.
- Wzór obliczania siły tłumiącej dla efektywnej długości koszyka
Tabela ciężaru koszyków łożyskowych HG
Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
