Wsporniki końcowe
Wykonane z aluminium wsporniki końcowe wałków prowadzących zapewniają stabilne i precyzyjne zamocowanie, stanowiąc balans pomiędzy sztywnością a niską masą, co czyni je odpowiednim wyborem do układów o wysokiej dynamice i ograniczonej masie własnej.
IGWA
Wsporniki końcowe typu IGWA (seria standardowa)

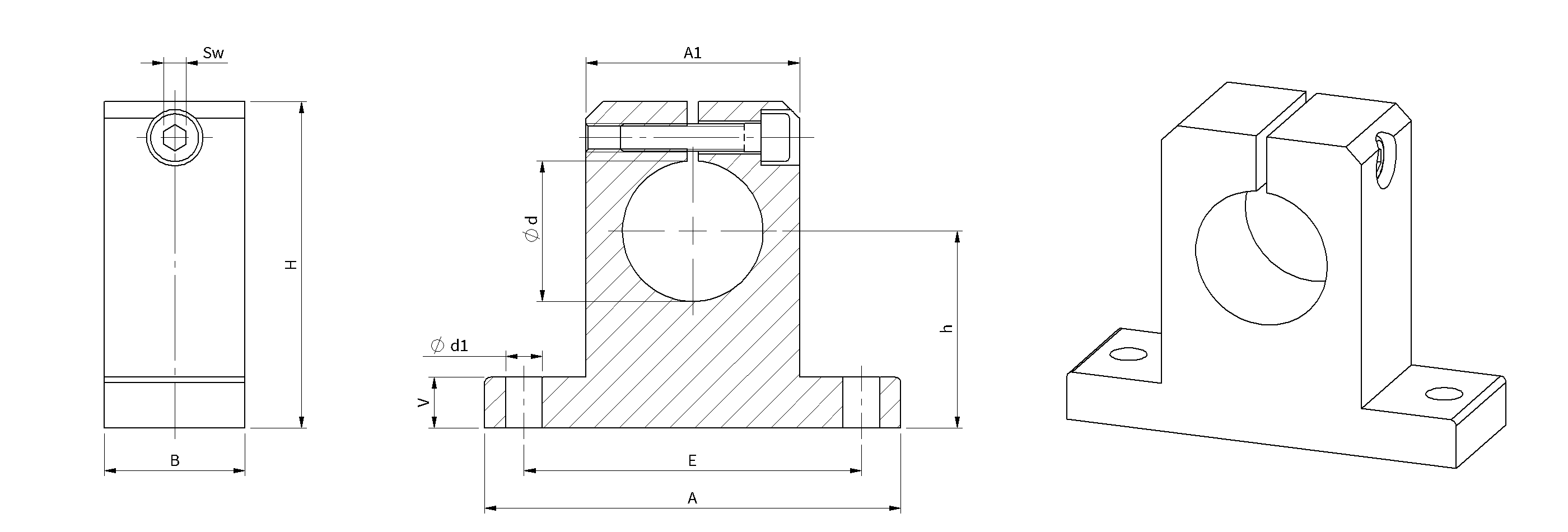

Rysunek techniczny wspornika końcowego typu IGWA
Tabela wymiarów wspornika końcowego typu IGWA
|
Typ
|
Ød
H8 |
H
|
h
±0,02 |
A
|
A1
|
B
|
E
±0,15 |
Ød1
|
V
|
SW
|
Masa
[kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
IGWA-08
|
8
|
27
|
15
|
32
|
16
|
10
|
25
|
4,5
|
5,0
|
2,5
|
0,01
|
|
IGWA-12
|
12
|
35
|
20
|
42
|
20
|
12
|
32
|
5,5
|
5,5
|
3
|
0,02
|
|
IGWA-16
|
16
|
42
|
25
|
50
|
26
|
16
|
40
|
5,5
|
6,5
|
3
|
0,03
|
|
IGWA-20
|
20
|
50
|
30
|
60
|
32
|
20
|
45
|
5,5
|
8,0
|
3
|
0,07
|
|
IGWA-25
|
25
|
58
|
35
|
74
|
38
|
25
|
60
|
6,6
|
9,0
|
4
|
0,14
|
|
IGWA-30
|
30
|
68
|
40
|
84
|
45
|
28
|
68
|
9,0
|
10,0
|
5
|
0,20
|
|
IGWA-40
|
40
|
86
|
50
|
108
|
56
|
32
|
86
|
11,0
|
12,0
|
6
|
0,48
|
|
IGWA-50
|
50
|
100
|
60
|
130
|
80
|
40
|
108
|
11,0
|
14,0
|
6
|
1,90
|
|
IGWA-60
|
60
|
124
|
75
|
160
|
100
|
48
|
132
|
13,5
|
15,0
|
8
|
3,60
|
| Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki. | |||||||||||
AlAluminium
