Wsporniki końcowe
Wykonane z aluminium wsporniki końcowe wałków prowadzących zapewniają stabilne i precyzyjne zamocowanie, stanowiąc balans pomiędzy sztywnością a niską masą, co czyni je odpowiednim wyborem do układów o wysokiej dynamice i ograniczonej masie własnej.
IGWH
Wsporniki końcowe typu IGWH (seria kompaktowa)

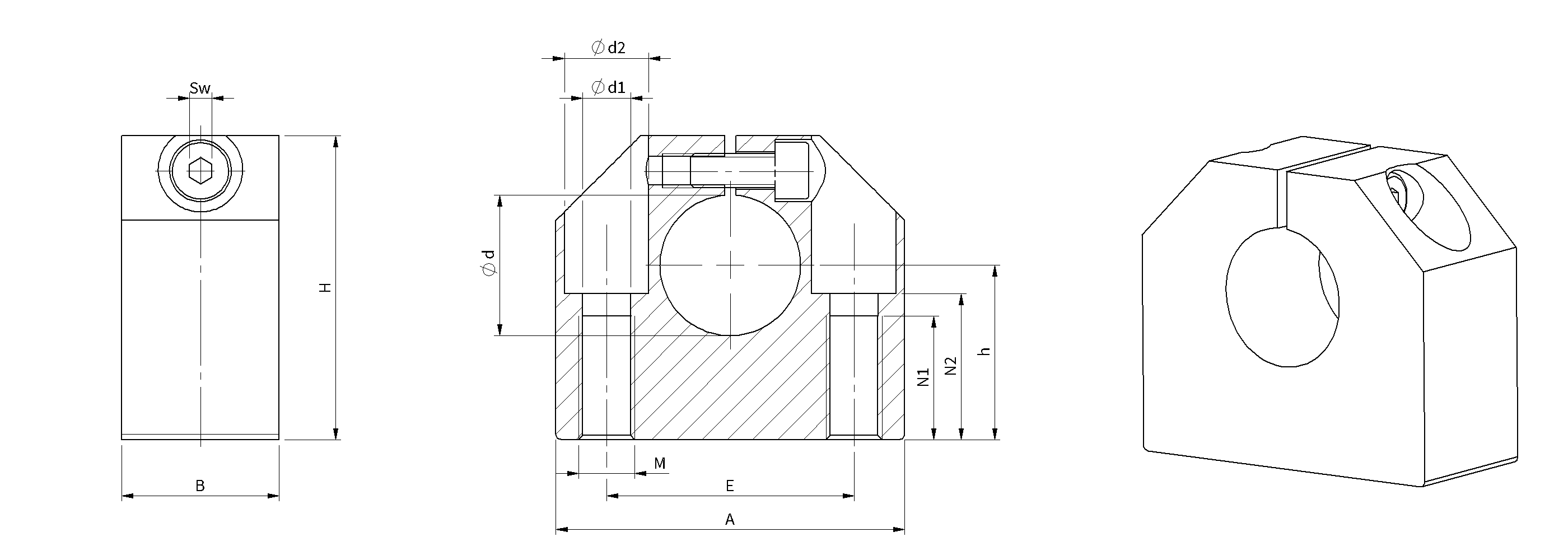

Rysunek techniczny wspornika końcowego typu IGWH
Tabela wymiarów wspornika końcowego typu IGWH
|
Typ
|
Ød
|
A
|
B
|
H
|
h
±0,02 |
E
±0,12 |
Ød1
|
Ød2
|
M
|
N1
|
N2
|
SW
|
Masa
[kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
IGWH-06
|
6
|
32
|
16
|
27
|
15
|
22
|
4,2
|
8
|
M5
|
11
|
13
|
2,5
|
0,03
|
|
IGWH-08
|
8
|
32
|
16
|
27
|
16
|
22
|
4,2
|
8
|
M5
|
11
|
13
|
2,5
|
0,03
|
|
IGWH-10
|
10
|
40
|
18
|
33
|
18
|
27
|
5,2
|
10
|
M6
|
13
|
16
|
3
|
0,05
|
|
IGWH-12
|
12
|
40
|
18
|
33
|
19
|
27
|
5,2
|
10
|
M6
|
13
|
16
|
3
|
0,05
|
|
IGWH-14
|
14
|
45
|
20
|
38
|
20
|
32
|
5,2
|
10
|
M6
|
13
|
18
|
3
|
0,07
|
|
IGWH-16
|
16
|
45
|
20
|
38
|
22
|
32
|
5,2
|
10
|
M6
|
13
|
18
|
3
|
0,07
|
|
IGWH-20
|
20
|
53
|
24
|
45
|
25
|
39
|
6,8
|
11
|
M8
|
18
|
22
|
4
|
0,12
|
|
IGWH-25
|
25
|
62
|
28
|
54
|
31
|
44
|
8,6
|
15
|
M10
|
22
|
26
|
5
|
0,17
|
|
IGWH-30
|
30
|
67
|
30
|
60
|
34
|
49
|
8,6
|
15
|
M10
|
22
|
29
|
5
|
0,22
|
|
IGWH-40
|
40
|
87
|
40
|
76
|
42
|
66
|
10,3
|
18
|
M12
|
26
|
38
|
6
|
0,48
|
|
IGWH-50
|
50
|
103
|
50
|
92
|
50
|
80
|
14,25
|
20
|
M16
|
34
|
46
|
8
|
0,82
|
| Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki. | |||||||||||||
AlAluminium
